3.5 Meter FM piraterij
Goedendag Lezers / amatoeters,
Medio Juni 2023 weer aktief maar nu op de 3.5 Meterband (83.7 Mhz).
Met voornamelijk testen op dummyload en soms even (kort) op antenne onder de naam de tester.
De Zenders
Alle hieronder getoonde zenders (voor zover nog in bezit) zijn door de mangel gehaald en getest op storing zoals harmonische (vroeger spiegels genoemd) en de resultaten zijn te vinden op de tinySA pagina.
Open dipool gemaakt voor ontvangst en natuurlijk ook voor zenden met oude transistoren zender.
Intussen 2 weken onderweg en oude zender weer aan de kant gegooid (4 traps transistor met (BF245C, BF199, 2N4427, MRF237) +/- 3 watt uit zonder filters). Na ruim 30 jaar nog werken!
En gratis heel veel harmonische terug in vitrinekast. (zie ook de nieuwe metingen)!!!
Nieuwe zender gebouwd (met gedeeltelijk oude onderdelen en oud schema) pll als oscillator dit gaf erg veel ellende (zie de nieuwe metingen) en storing voor 2.5 watt. (PLL, BF199, 2N3866, 2N3553 en losse BPF).
Niet tevreden en dus niet gebruikt.
Dus na weer 2 weken zelfde oscillator gelijk achter een eindtrapje gezet waar 7 watt uitkwam en dit ging redelijk de goede kant op, bij inschakelen ging rondom de frequentie wel de ruisgrens flink omhoog maar verdieping lager was dit al weer weg. Dus leek aardig de goede kant op te gaan totdat ik een tiny SpectrumAnaliser (tinySA) kreeg voor vaderdag… er was toch nog wel een erg vuil signaal (zie foto TinySA – 7 watt) (en de latere meetingen hier) hieronder. Dus ook weer aan de kant gegooid.
Kringloop Tunertje
Tussendoor bij de kringloop een tuner op de kop getikt de Sony ST-SE300 en is om te bouwen voor 3.5 Meterband.
(Marco via facebook bedankt voor de uitleg en de foto’s).
|
|
|
|
|
De nieuwste Zenders
Ik ben nu +/- een maand of 2a3 aktief aan het testen de 3.5 Meterband.
Ik dacht doe eens gek zoek op aliexpress eens naar een zendertje voor de 3.5 Meterband, en ja natuurlijk hebben ze dat. Iedereen raad het af maar zo eigenwijs als ik ben toch 1 besteld.
PLL techniek regelbaar 0.1 – 15 watt, stereo, 76 – 108 MHZ regelbaar 0.1 Mhz. (uiteraard wel kasje van printplaat omheen gemaakt).
En wat denk je….. redelijk schoon aan de band zie foto TinySA – 15 watt hier onder maar nog niet perfect –> edit: jaar later na betere metingen en meer kennis toch teveel storing.

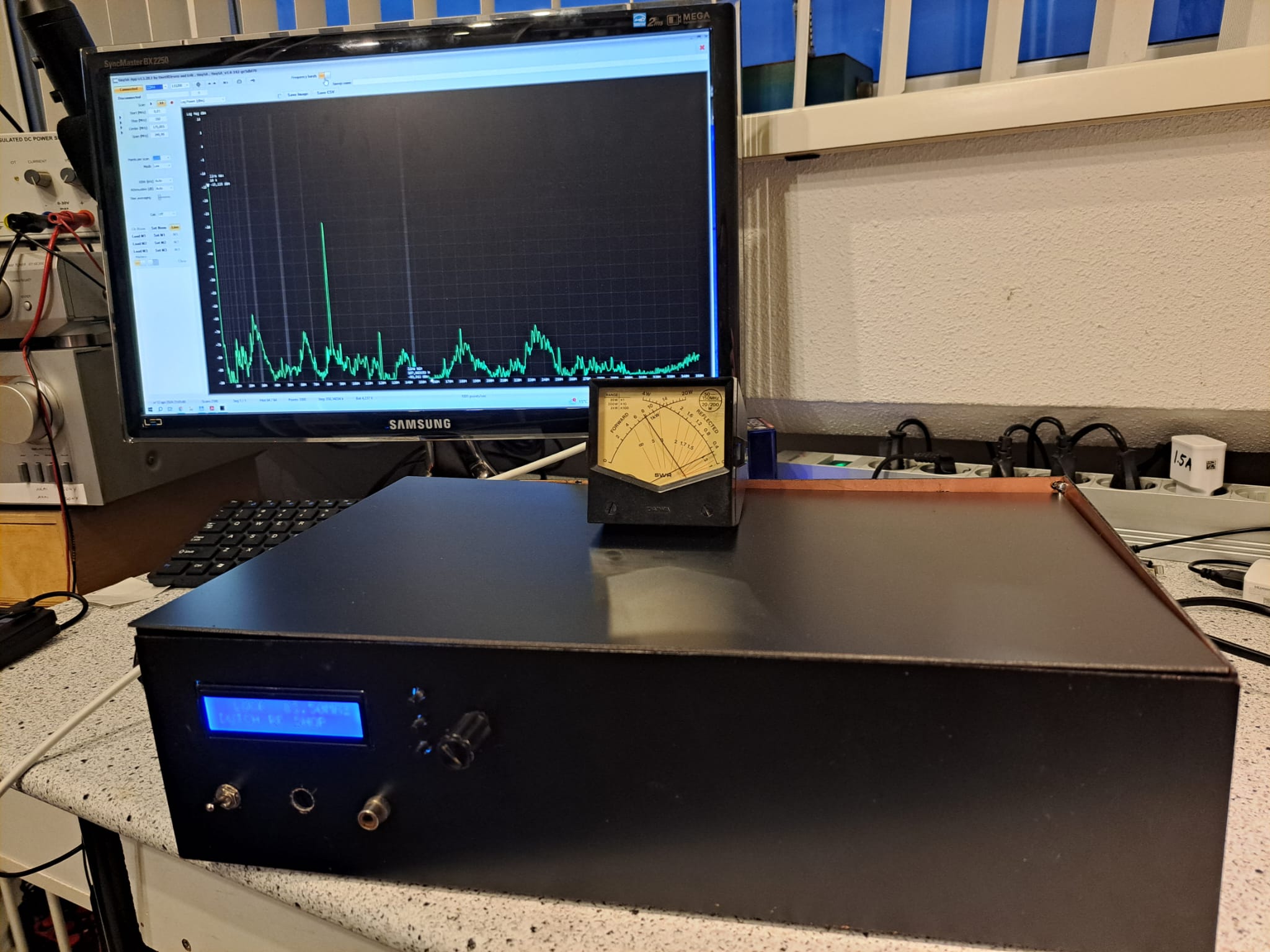

Intussen het stuurzendertje van dutch rf shop aangeschaft (DRFS06_v2) en deze is een stuk beter aan de band (ook met de nieuwe metingen stuk minder storing)! Zie de foto.
Ook nog even een betere SWR-Powermeter gekocht op marktplaats tot 200watt.
|
|
|
|
|
De bovenstaande tinySA metingen zijn gewoon met het bijgeleverde antennetje uitgevoerd op de tinySA
(weet intussen beter en meet nu rechtstreeks via verzwakkers op de tinySA)
Zie de nieuwe metingen op de tinySA pagina
WebSDR en Antenne
De ontdekking gaat verder in het HF 3.5 Meter verhaal de WebSDR Leiden gezien, hoe werkt dit en kan ik dat ook maken?
Na wat onderzoek blijkt dit redelijk eenvoudig zelf te realiseren met een raspberry pi en een rtl-sdr ontvanger. OpenWebRX software op sd kaartje in rpi rtl-sdr ontvanger met opendipool / squalo / diamond X30 eraan op de usb aansluiten en je hebt een OpenWebRX lokaal draaien (er moet in het programma zelf nog wel het een en ander ingesteld worden). Wil je dat iedereen het kan zien moet je een poort forwarden van je router en iedereen kan kijken.
Zelf maken? Google op ”openwebrx raspberry pi” en je krijgt genoeg uitleg.
Natuurlijk heb je nu een tweede antenne nodig in de vorm van een rondstraler – Squalo
zodat je de antenne niet hoeft te draaien.
Zie hier de antenne metingen met de NanoVNA
|
|
|
Helaas staan de antennes nog steeds niet op het dakkapel…
Intussen zomer 2024 staat het spul op het dakkapel ;), zie verder op de pagina en kijk ook eens op de antenne pagina.
DRFS06_v2 (+ eindtrap 150 Watt)

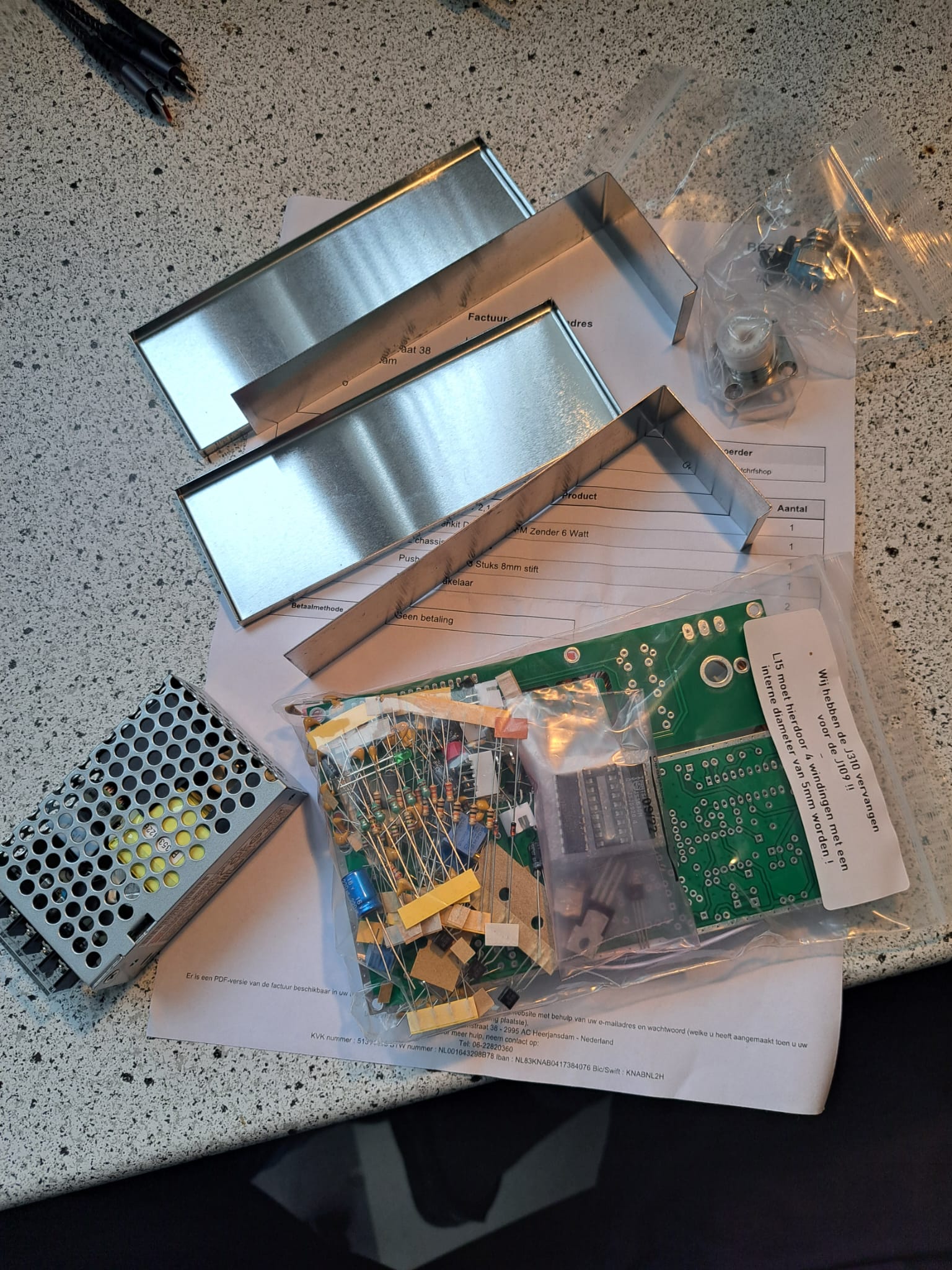

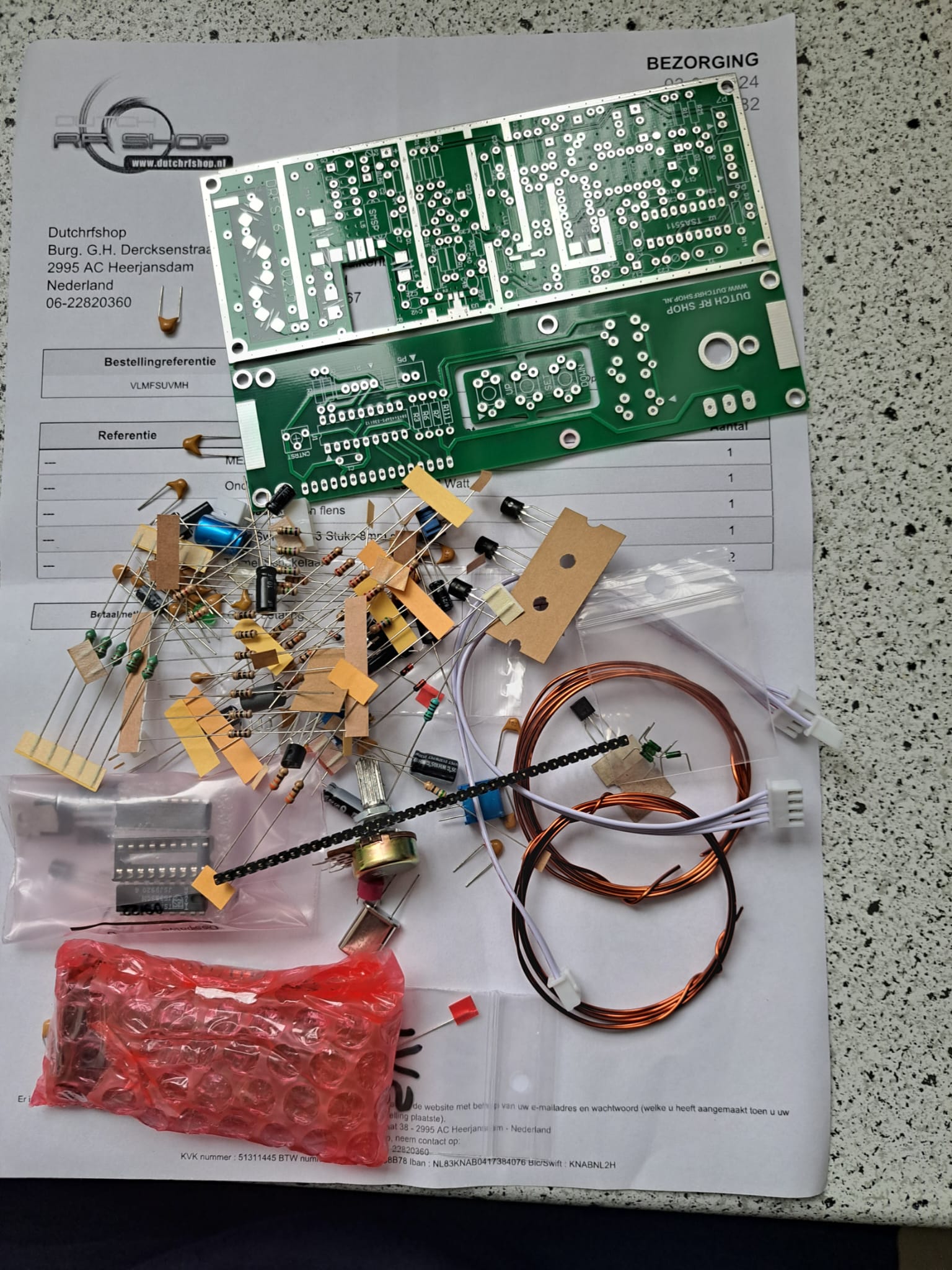

April 2024 toch eens kijken naar die stuurzender (DRFS06_v2) van de dutchrfshop.nl ik was in de buurt van Heerjansdam en dacht ga ff in de winkel kijken.. (blijkt het alleen een webshop) dus spullen besteld en opgehaald (scheelde weer wat verzendkosten 🙂 ).

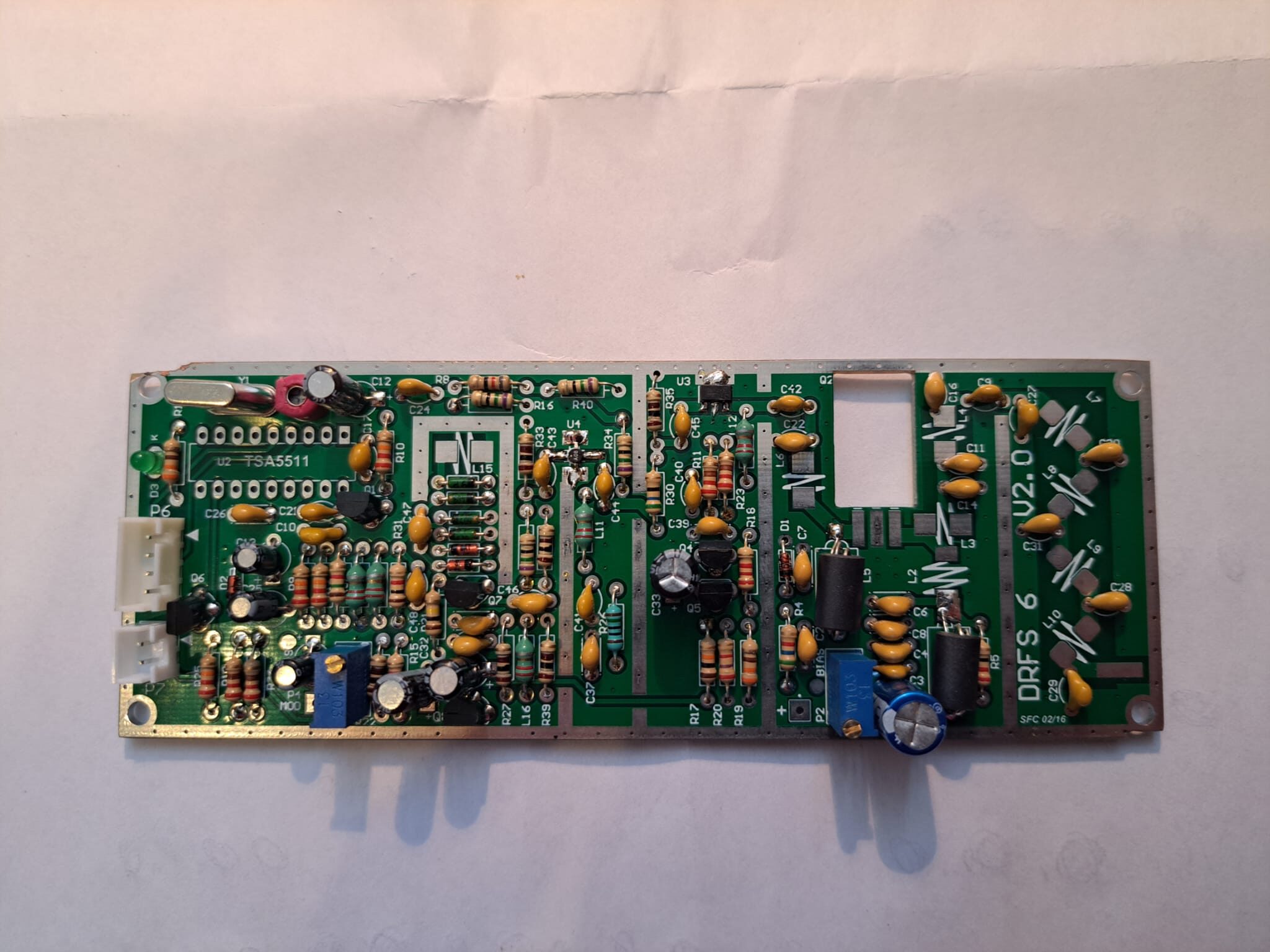

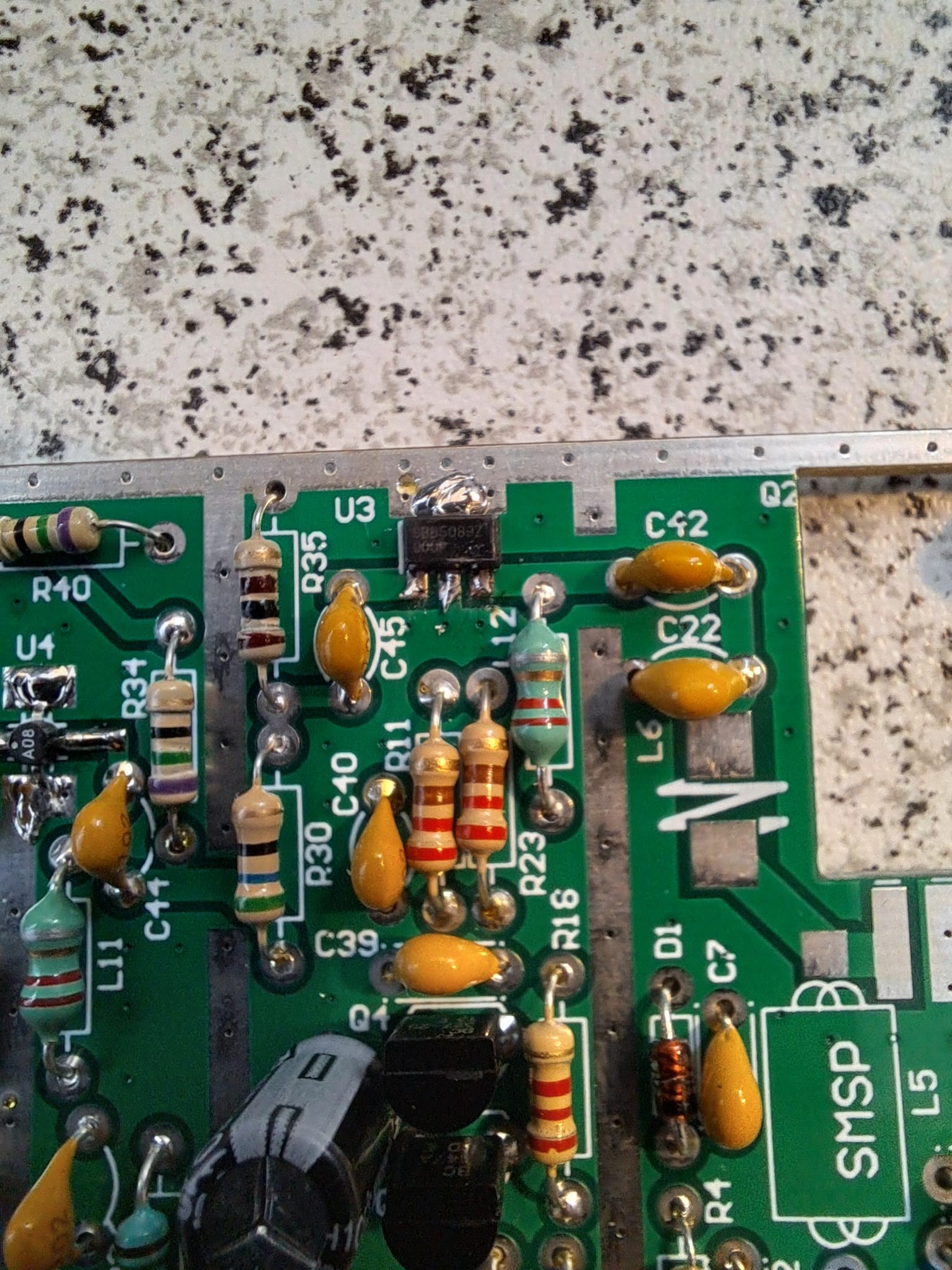

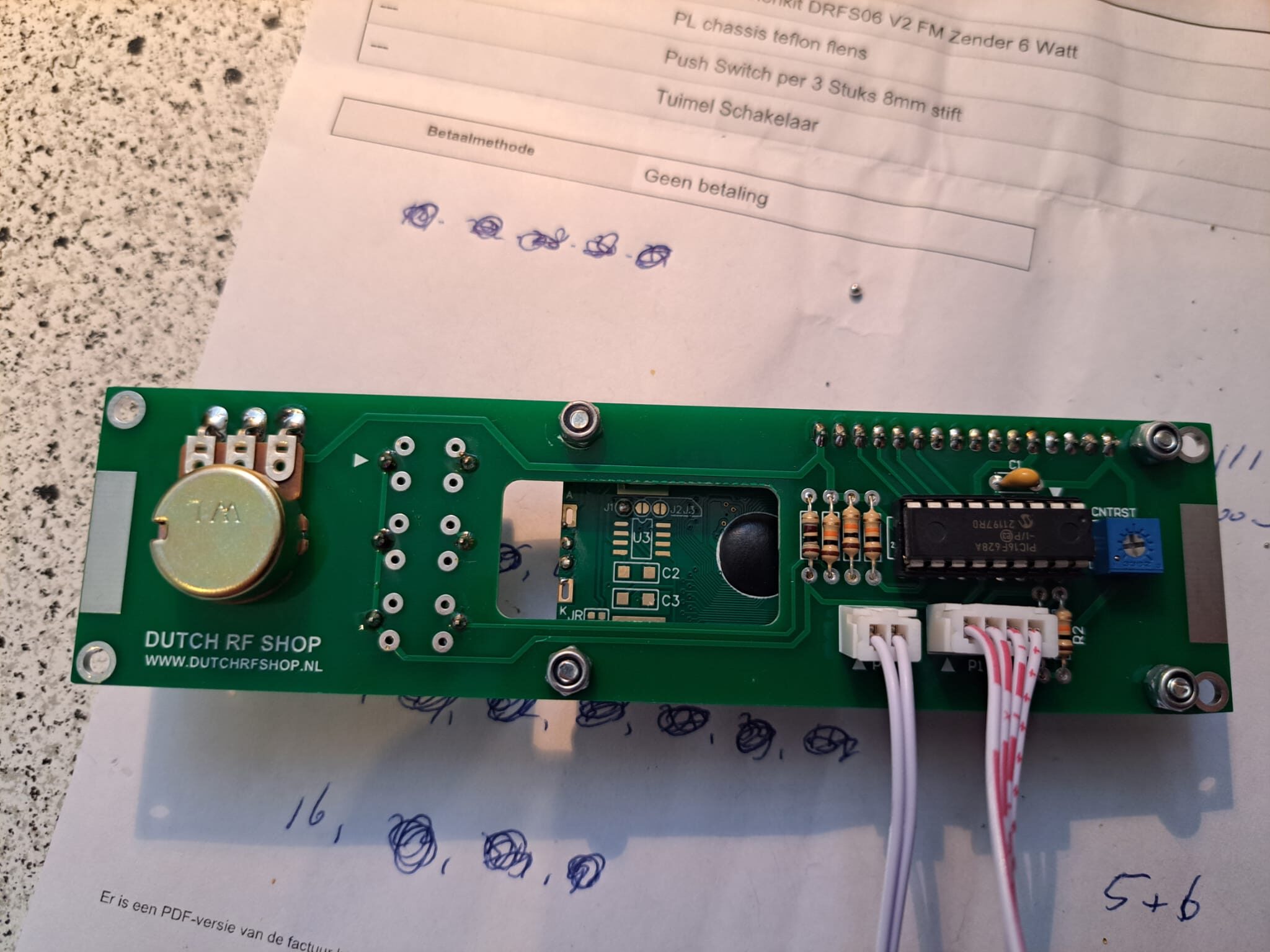

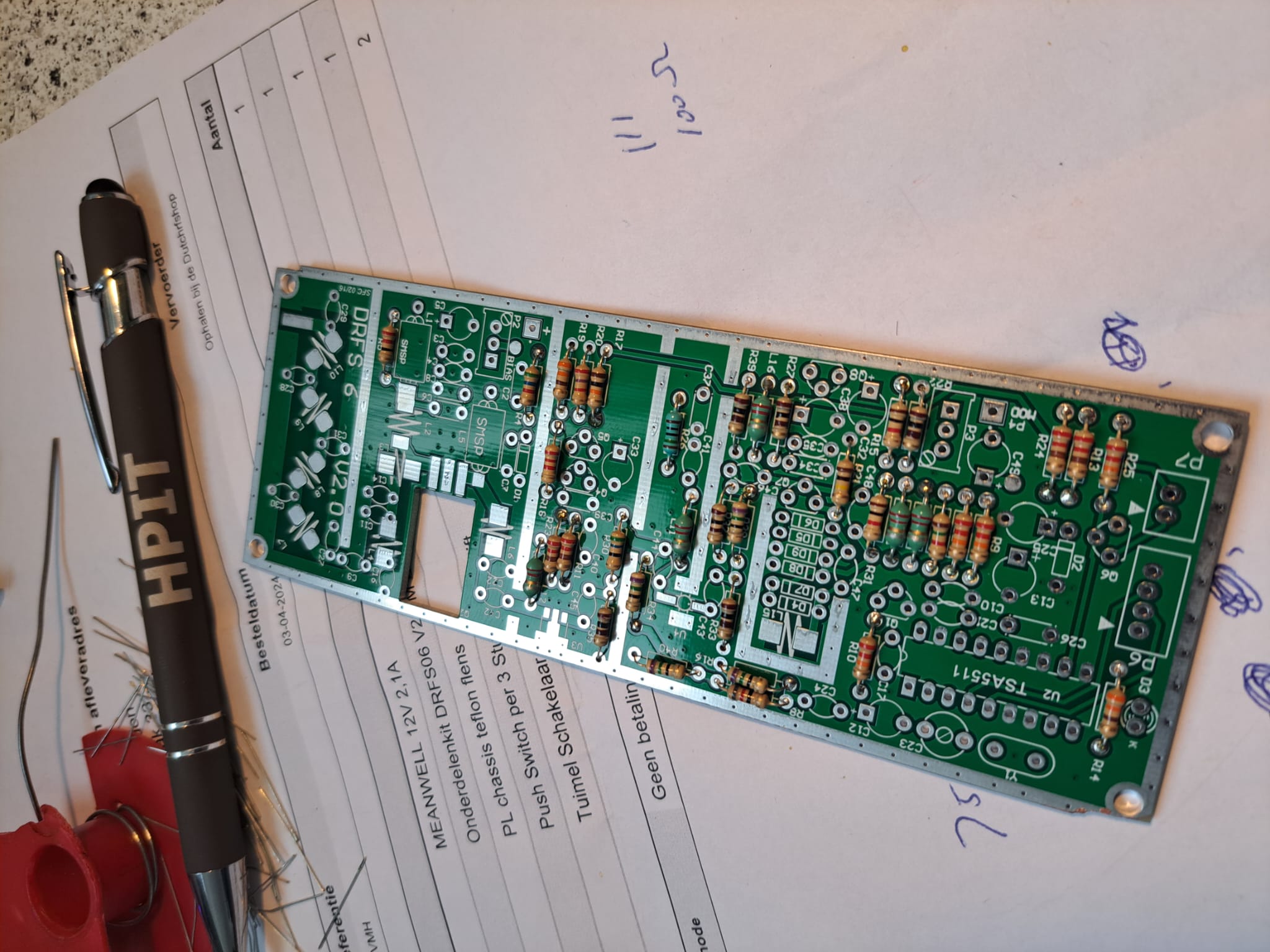

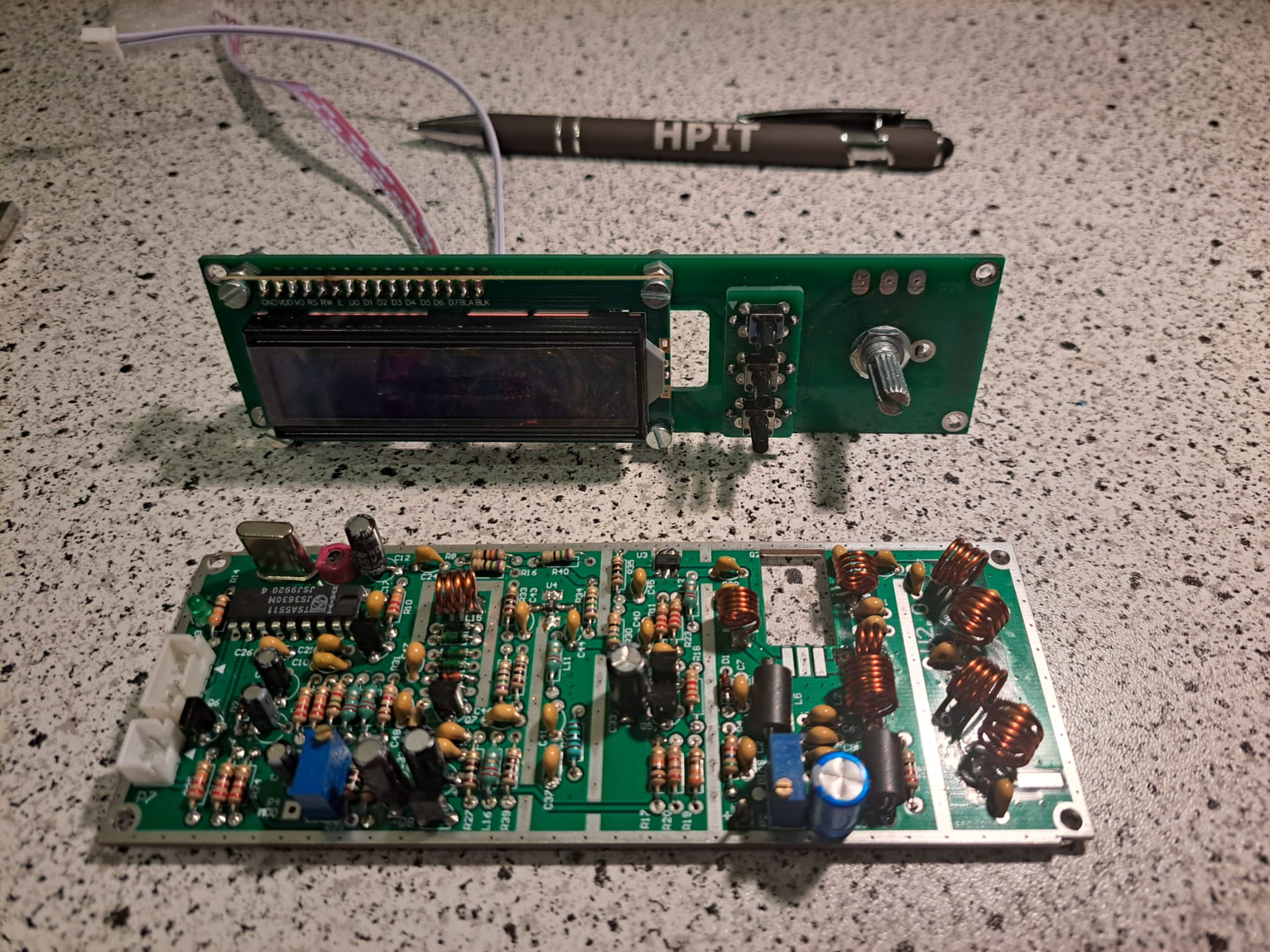

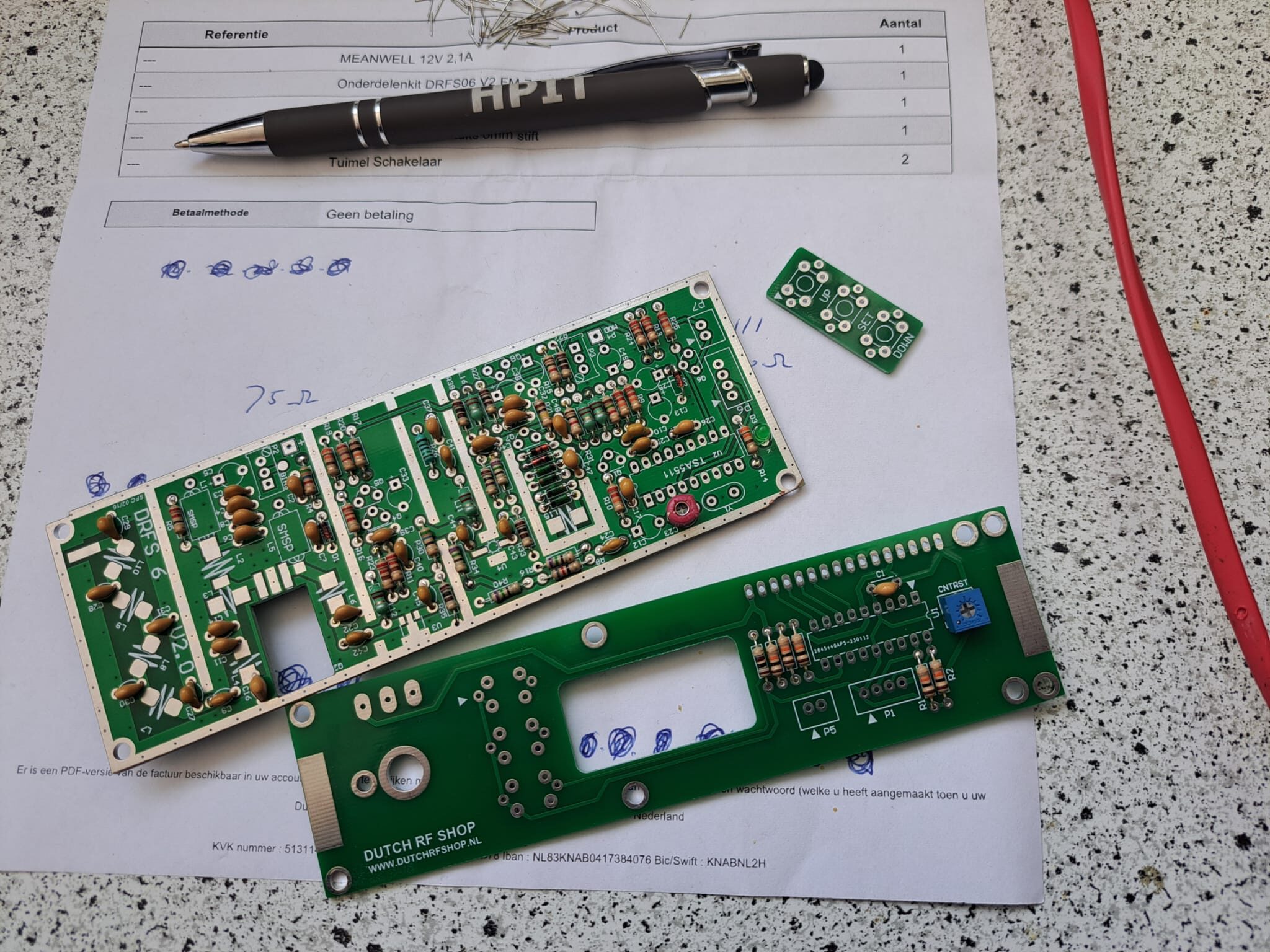

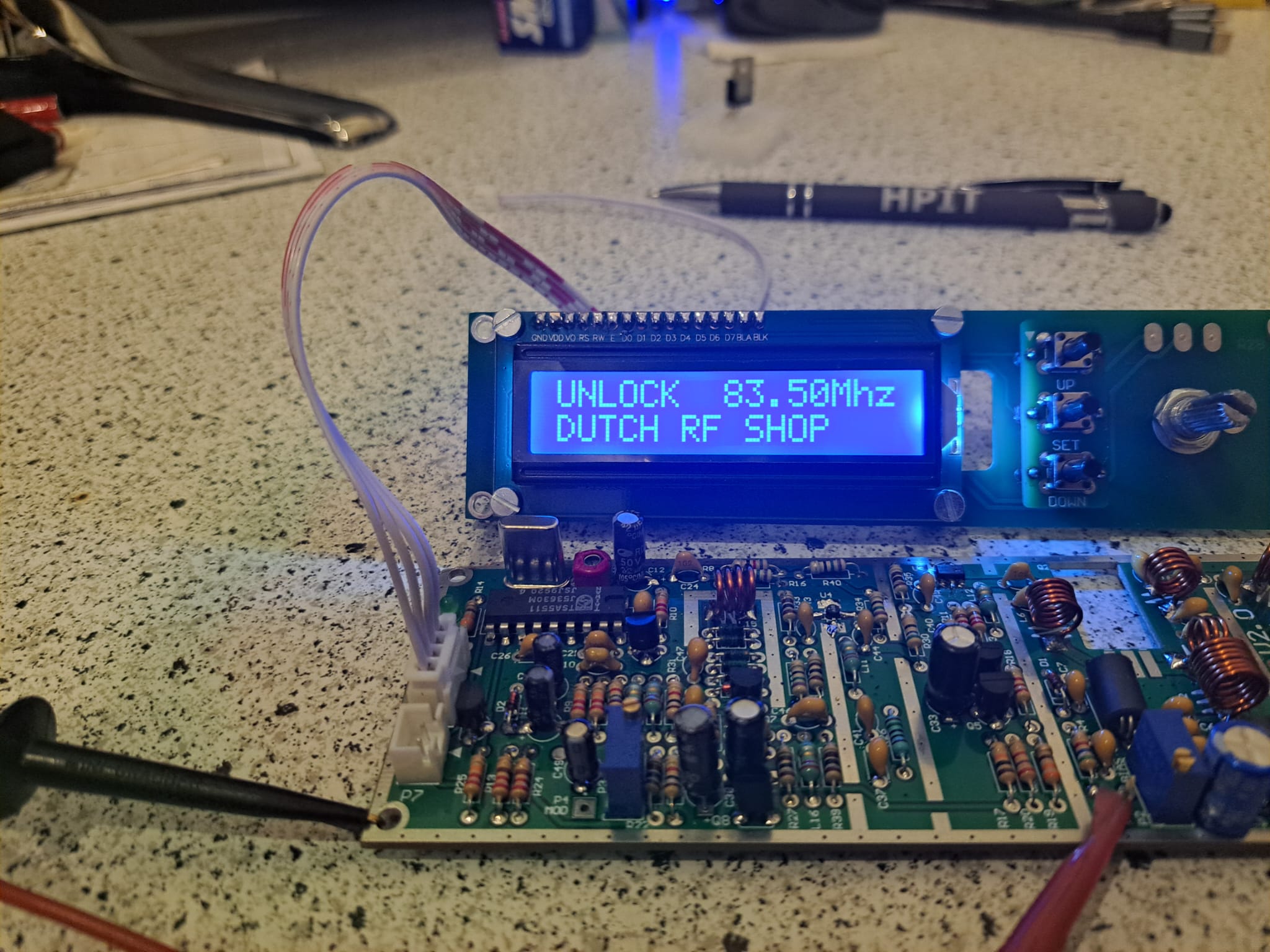

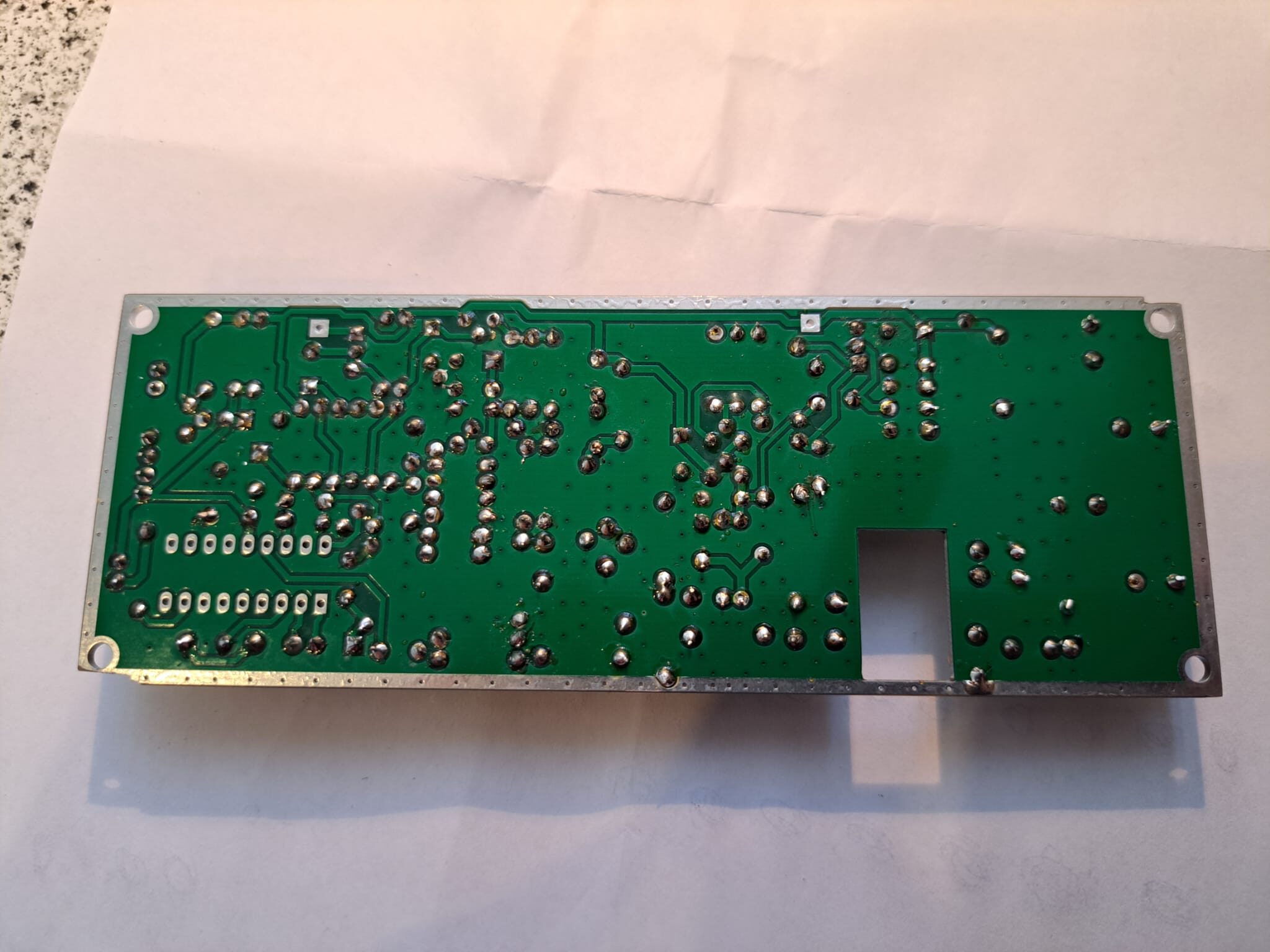

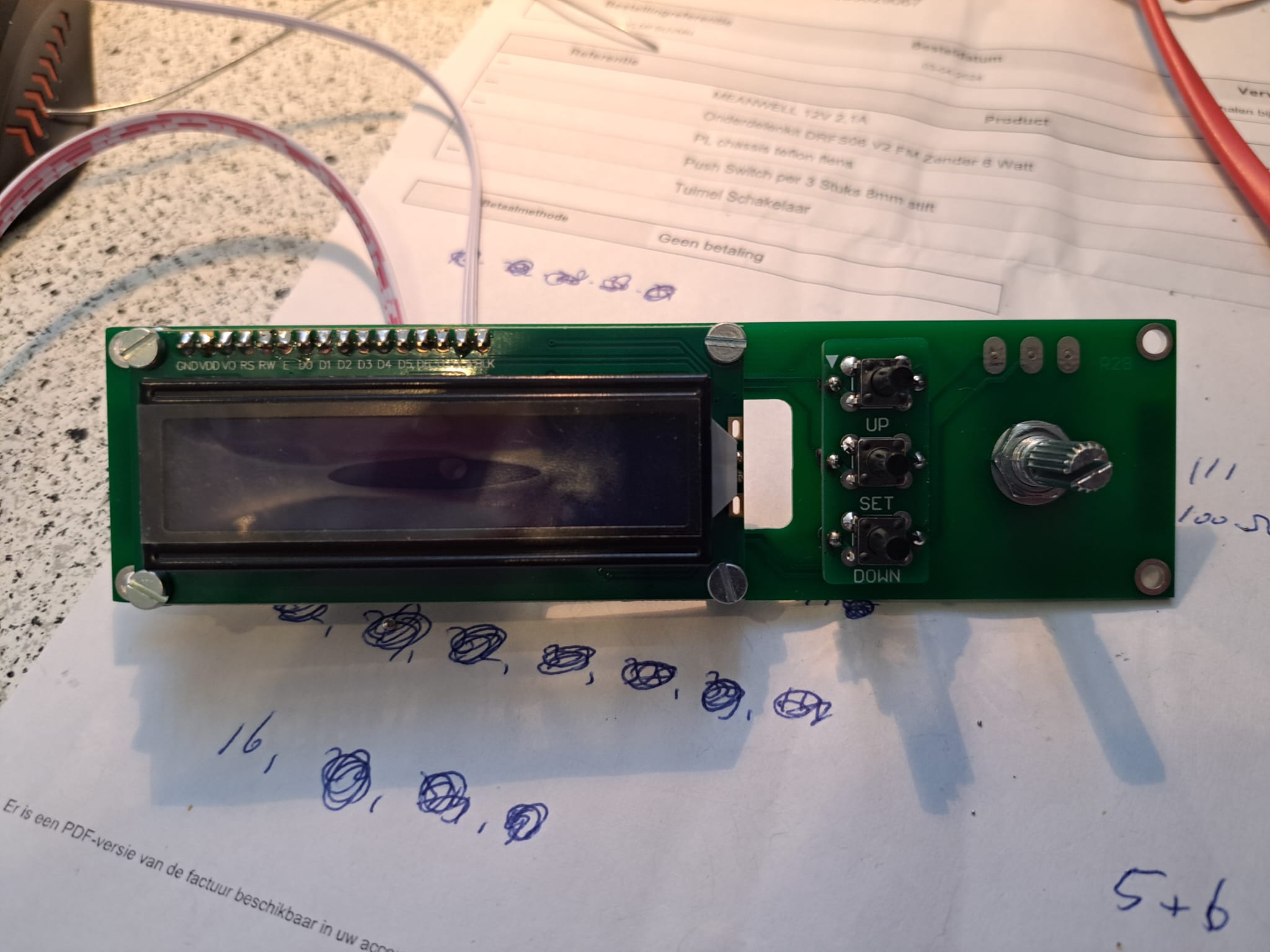

Thuis gekomen en direct begonnen met bouwen/knutselen, zie hieronder de resultaten:

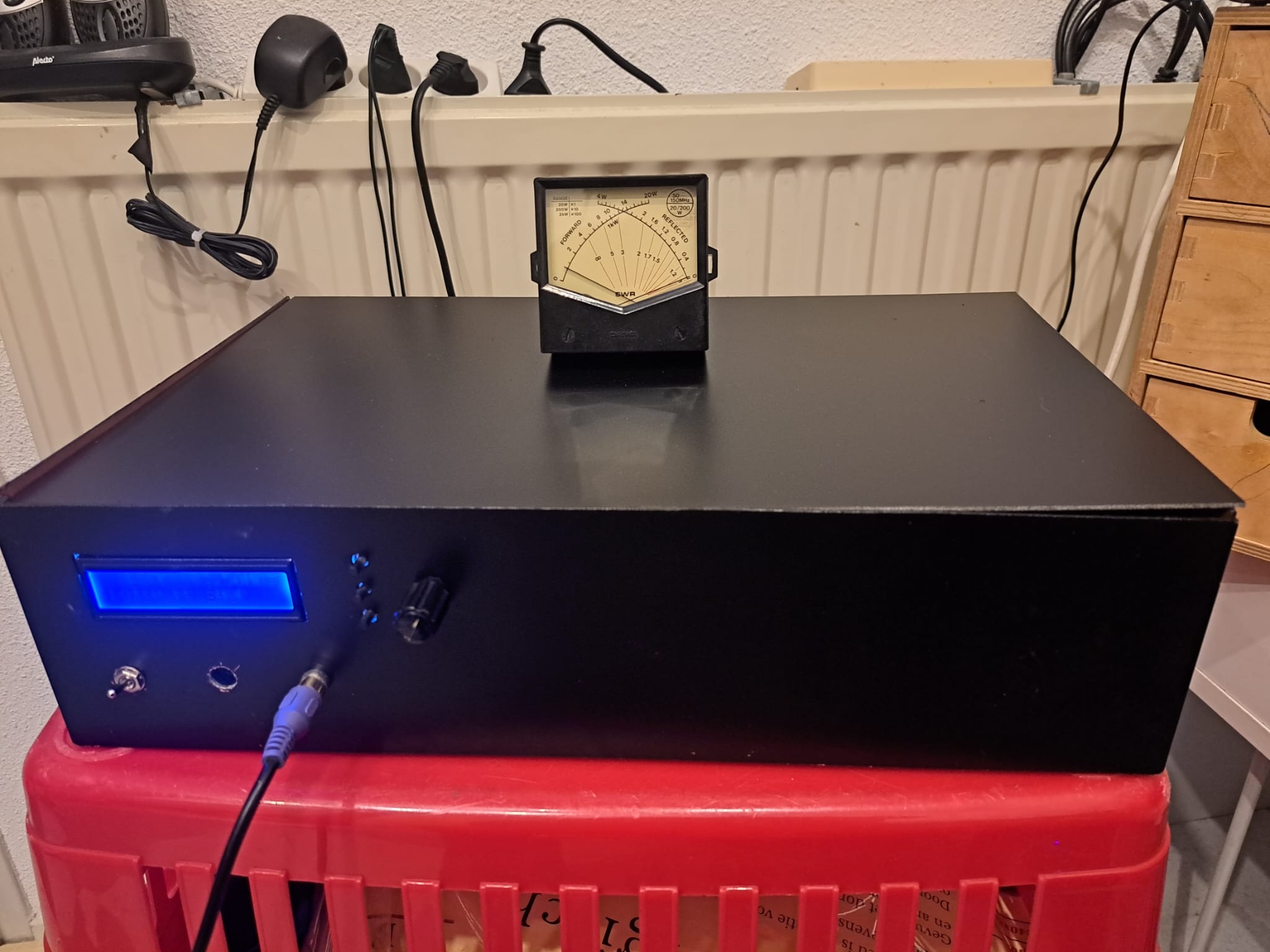

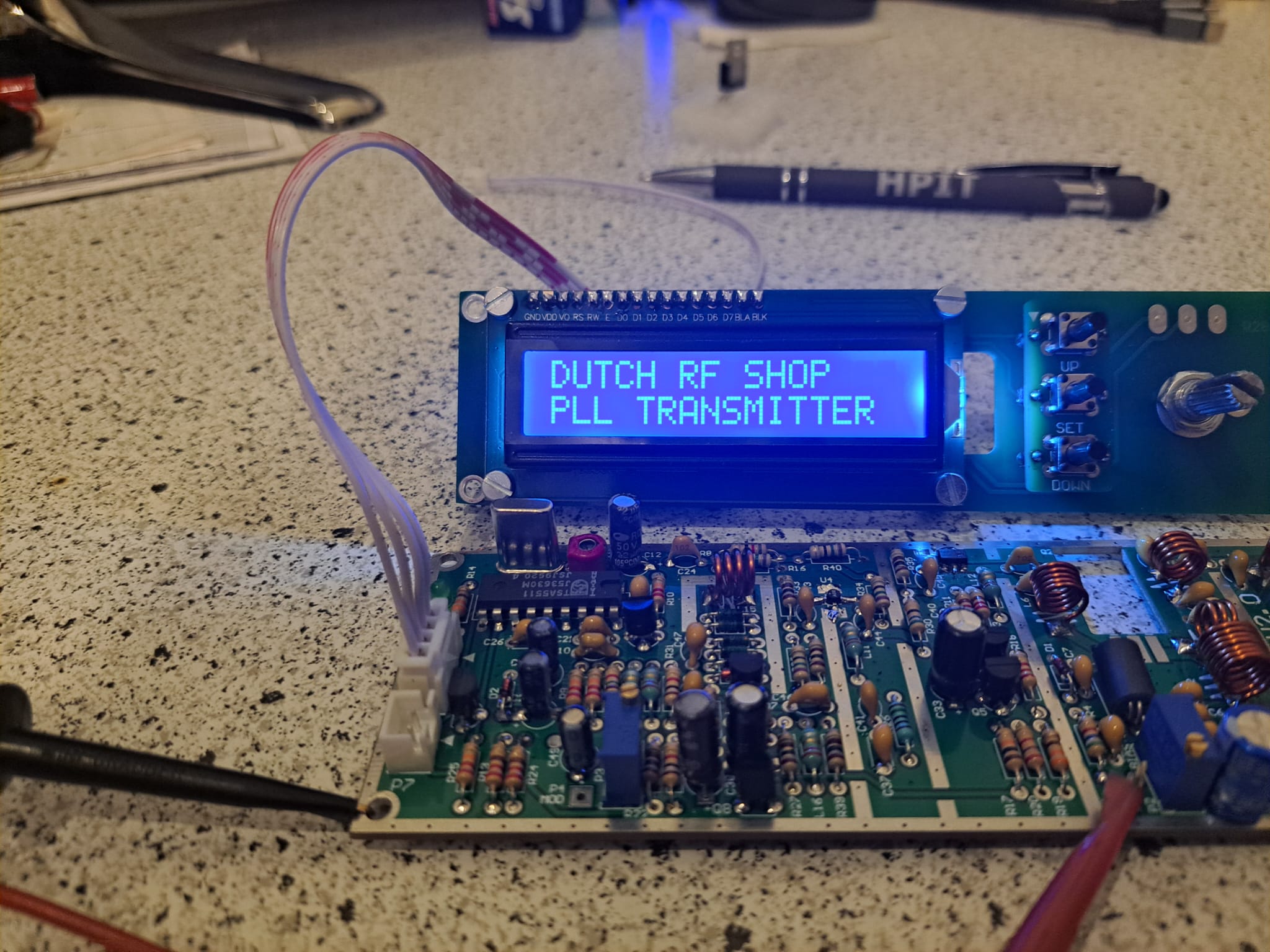

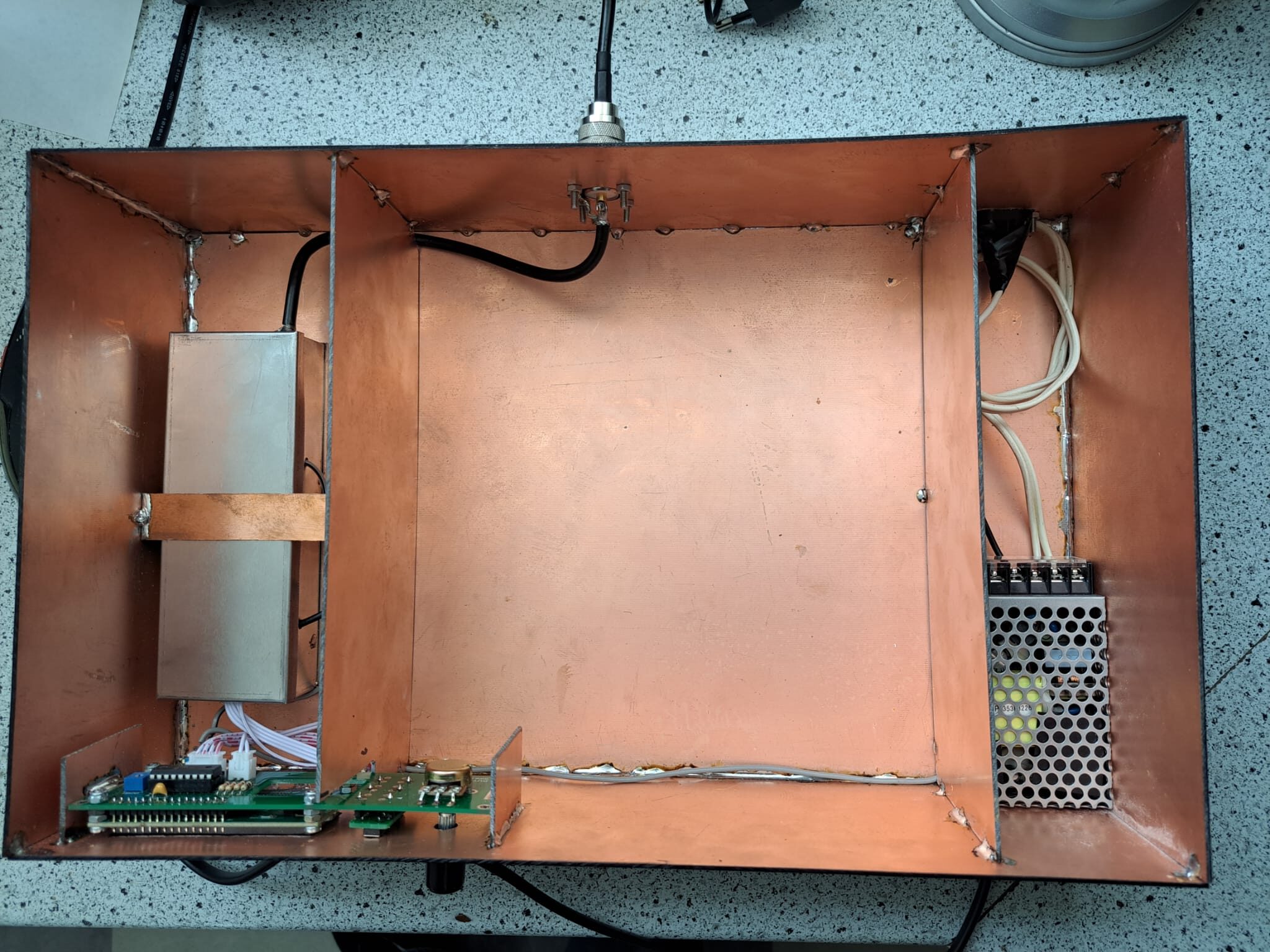

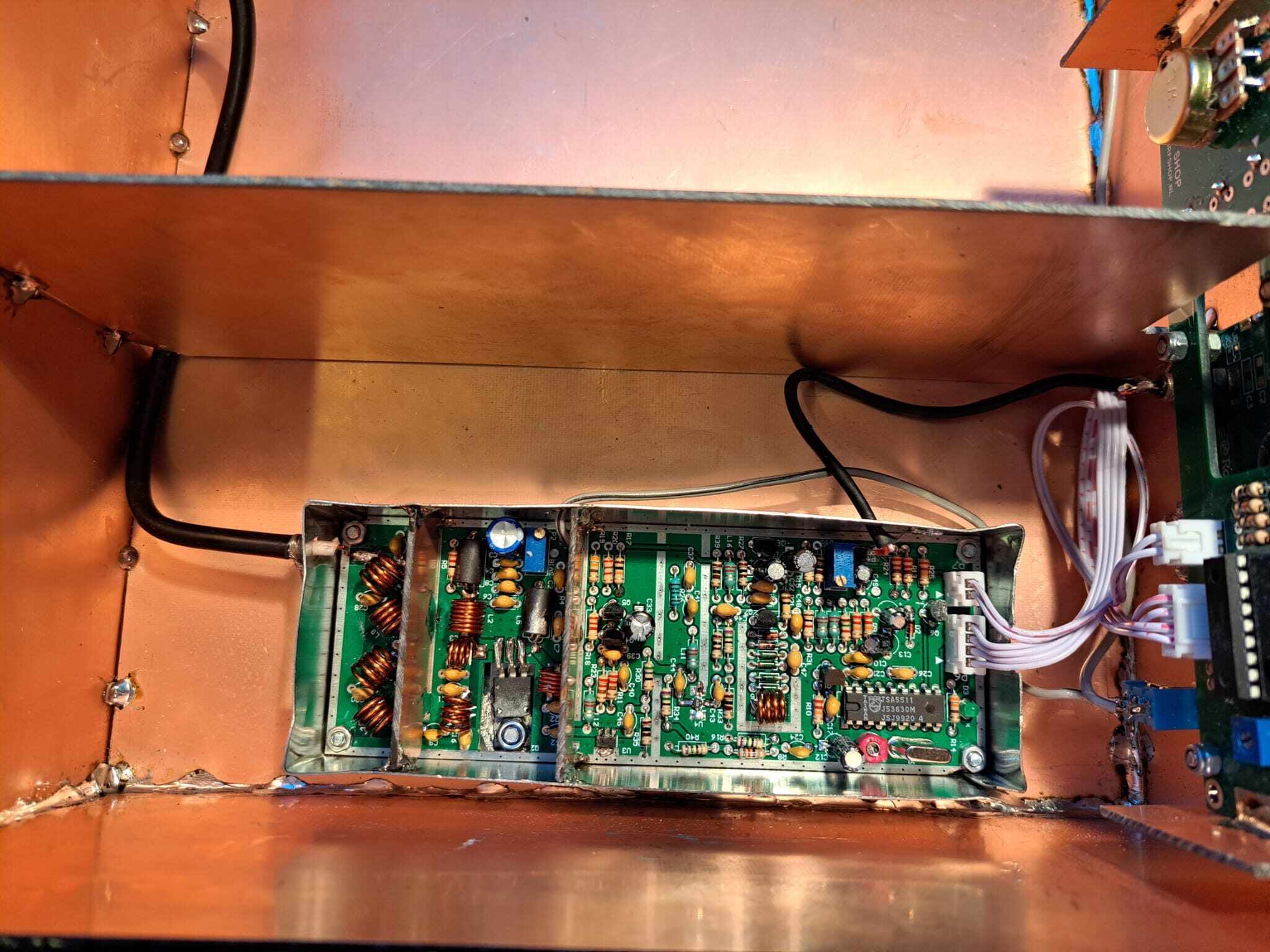

Intussen werkt de DRFS06_v2 en er komt maximaal 8 Watt uit!

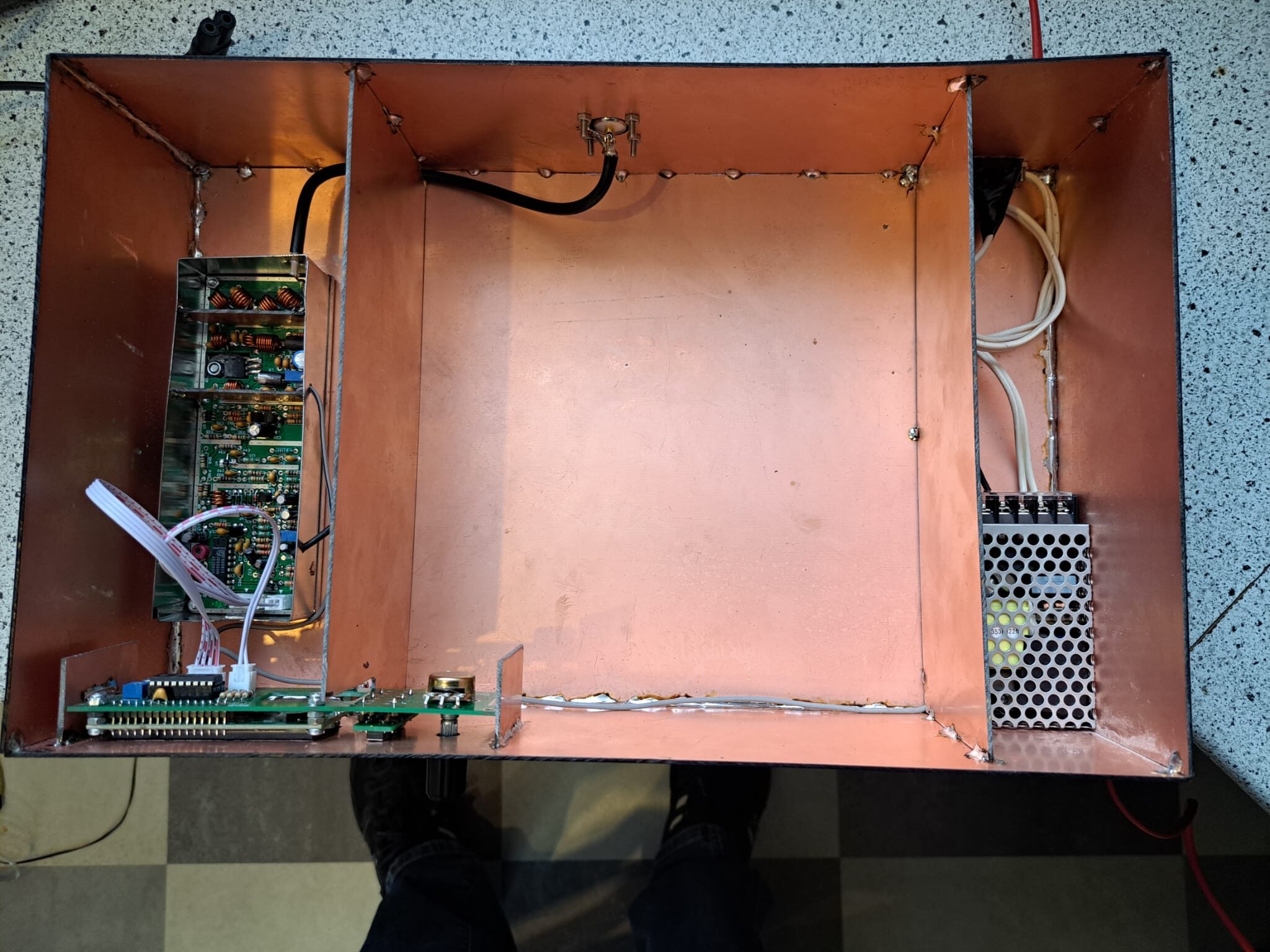

En zoals je ziet zit er nog wat ruimte in de kast voor bv. een eindtrapje 😉

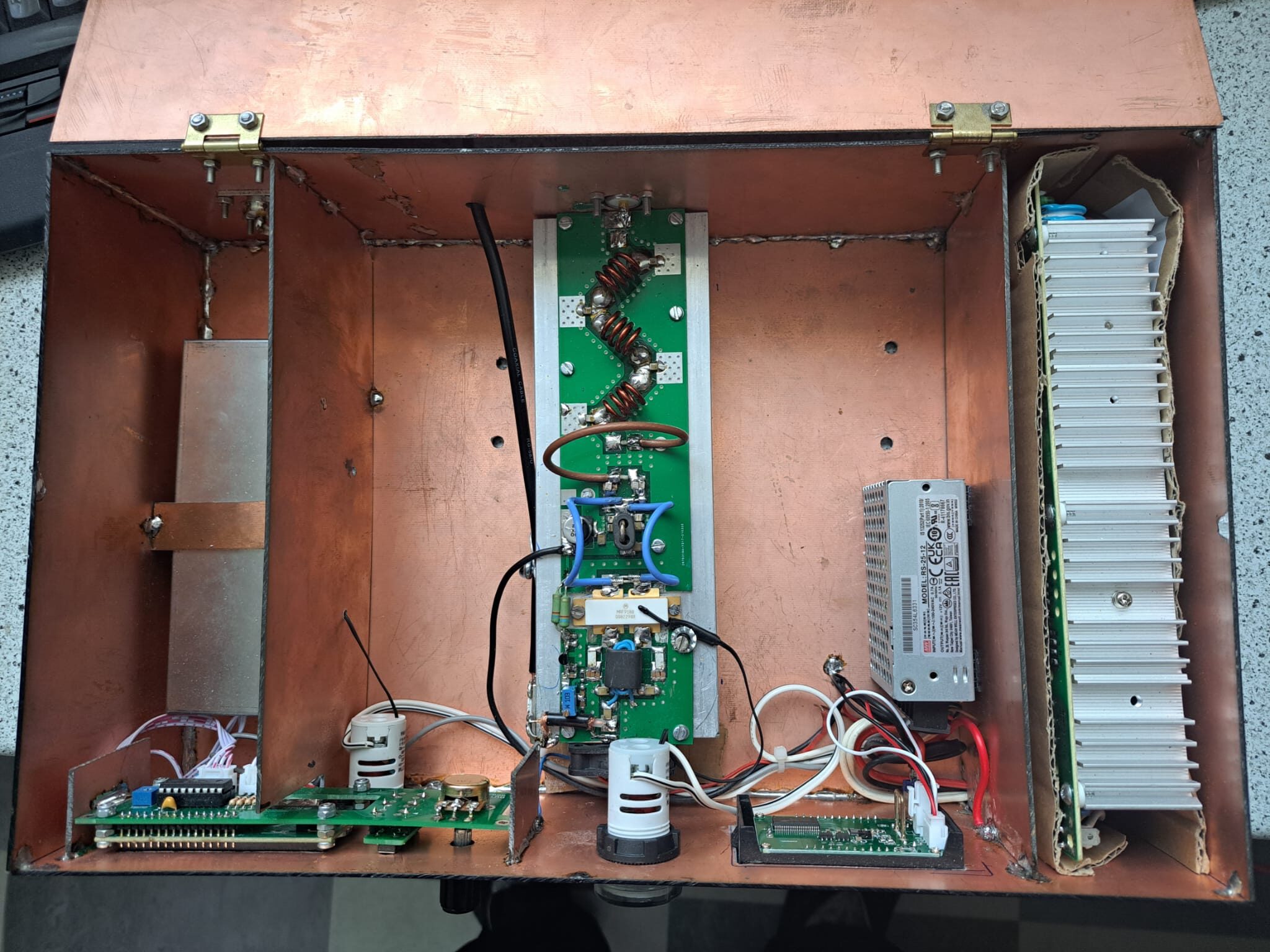

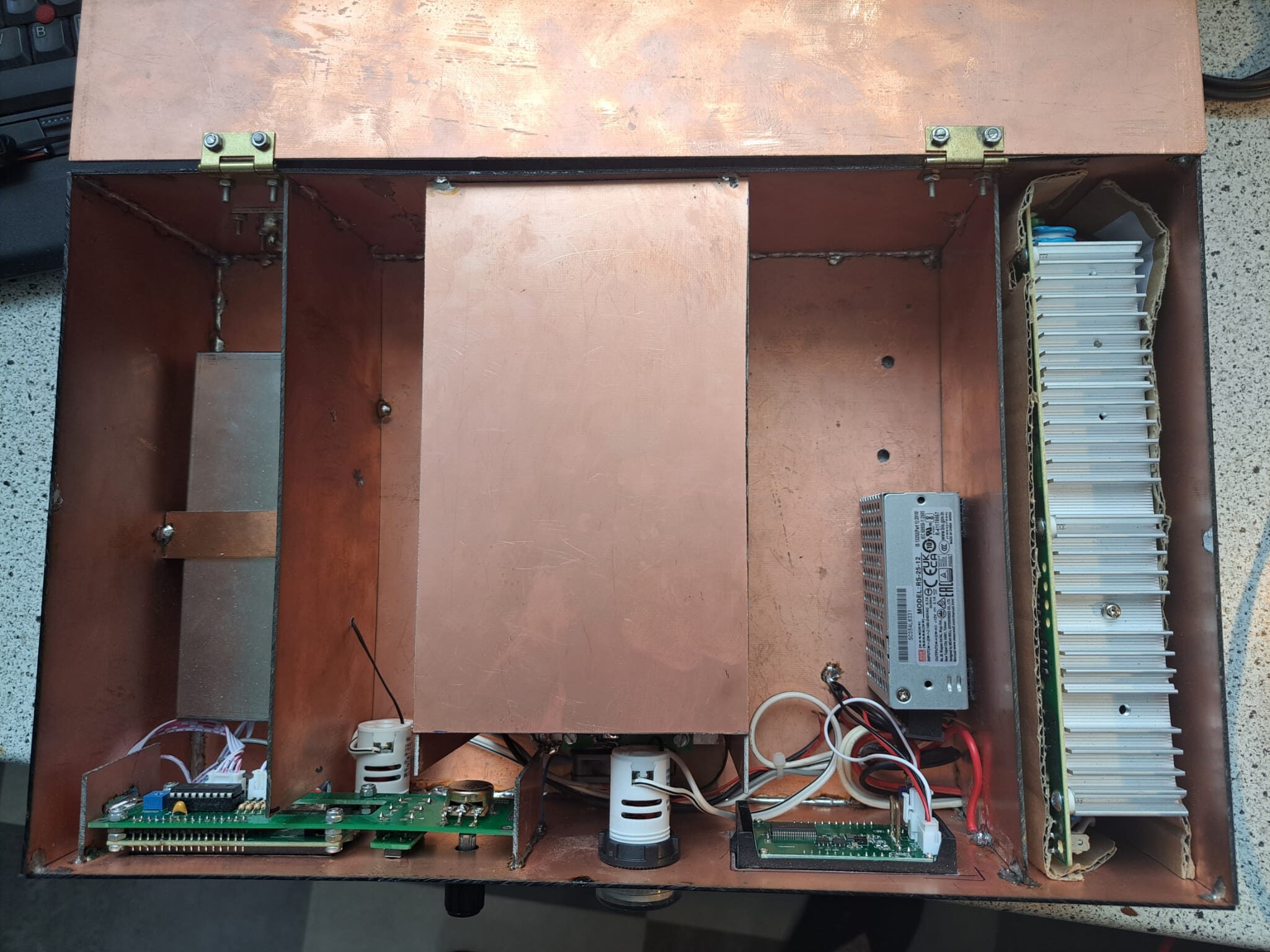

De Eindtrap zit er intussen ook in en kijk hieronder het resultaat (MRF9180 – 150 watt).

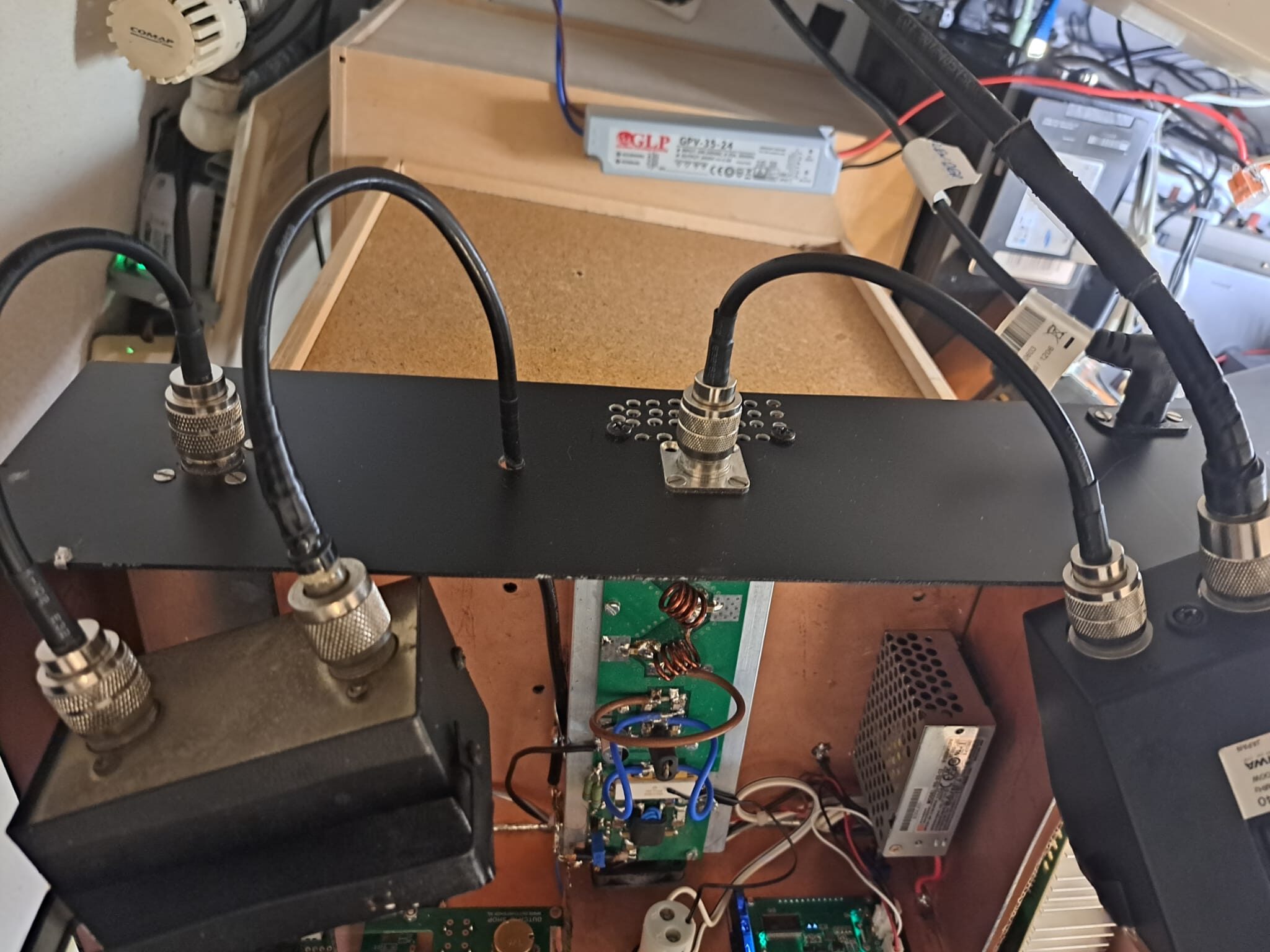

Ik heb het zo gebouwd dat ik ook alleen de stuurzender aan de antenne kan hangen voordeel is dat je ook met heel laag vermogen kunt zenden en de eindtrap bespaart.
De stuurzender kan ik via een pl259 en stukje kabel die via een verzwakker aan de ingang van de eindtrap zit koppelen.
De verzwakker heeft 2 voordelen:
- hij is 50 Ω en zorgt voor goede staandegolf tussen stuurzender en eindtrap.
- je kunt de eindtrap nooit te hoog insturen, wat de mrf9180 opblaast.
Hieronder de berekening van de waarde van de verzwakker tussen stuur en eindtrap:
- Eindtrap mag maximaal ingestuurd worden met +/- 1.5 Watt (31.76 dBm).
- Stuurzender maximaal vermogen is 37.9 dBm (6.166 Watt).
- Dus als je een verzwakker neemt van 6 dBm kom je uit op 37.9 – 6 = 31.9 dBm (1.55 Watt).
- Dus 1.55 Watt en dit is een veilige insturing voor de eindtrap.
Nadeel is wel dat de stuurzender altijd op vol vermogen staat als de eindtrap erachter zit om het maximale eruit te halen. Maar als je de verzwakker er niet tussen zou hebben moet je altijd opletten hoeveel de stuurzender uitstuurt en dat gaat natuurlijk een keer mis en dan flitst de fet in de eindtrap!

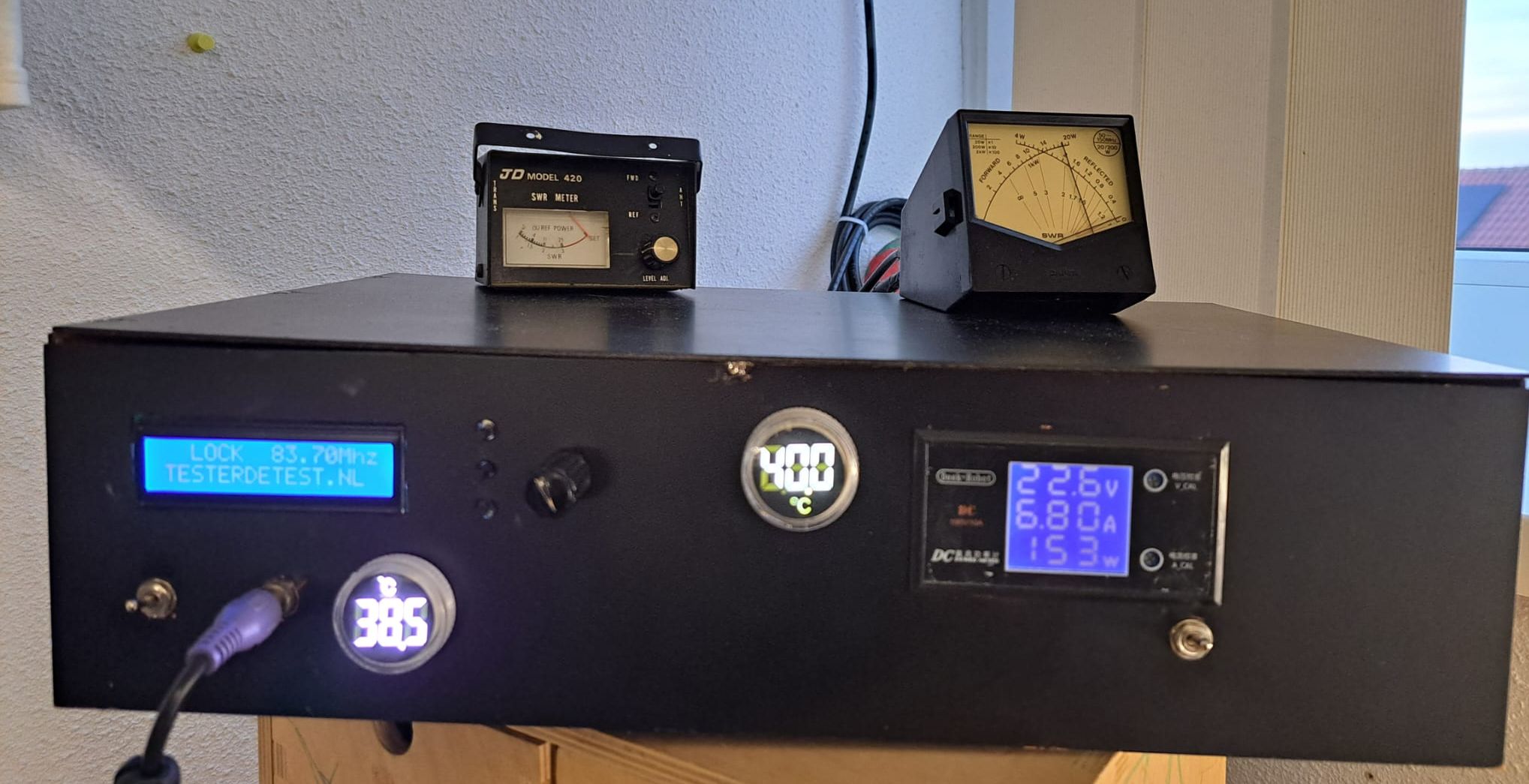

De eindtrap staat te werken op 22 Volt (kan max. 26 Volt hebben) en de Bias staat op 2.2 Volt al met al staat de MRF9180 dus rustig te pruttelen en gooit er rond de 150 Watt uit met een input van 1.5 Watt. ( in watts dus 100x versterking).
De temperatuur van de eind fet van de stuurzender en de eindtrap fet zijn na 1 uur in bedrijf 53 graden celsius en dus prima!
Mengpaneel en Dummyload
|
|
|
Voor info hoe een goede dummyload te maken in combinatie met demping voor TinySA metingen en berekenen hiervoor zie de bevindingen van Gert Jan (de COAX) op de eliveld website! (incl. pythontool die alles voor je uitrekend)
|
|
|
Hehe… eindelijk de antenne buiten

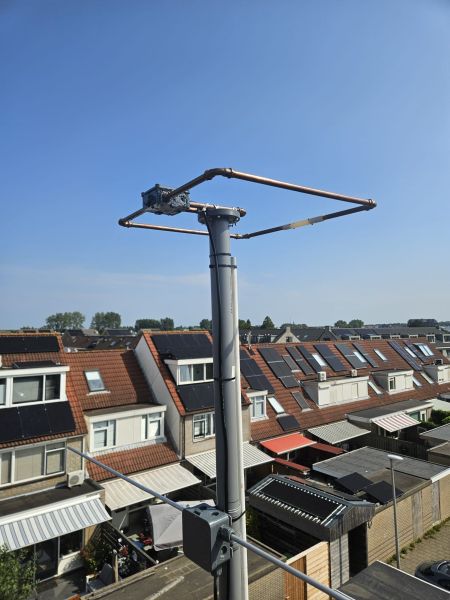

Zomer 2024 het moet nu maar gebeuren, de antennes op het dakkapel!
Iedere keer antenne uit slaapkamerraam met kabel over de vloer en deuren die niet dicht kunnen… ik ben er klaar mee!

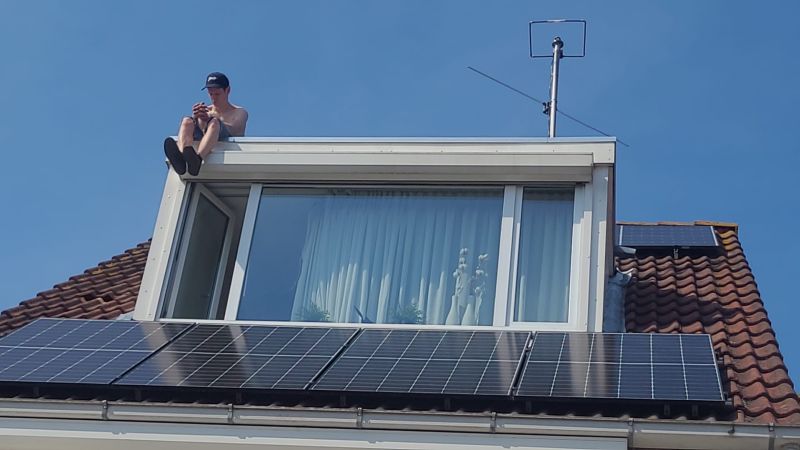

Mijn zoon gaat wel even het dak op, na testen in de tuin (op de grond). Alles staat nu op het dakkapel nu nog even een storm afwachten of alles blijft staan.

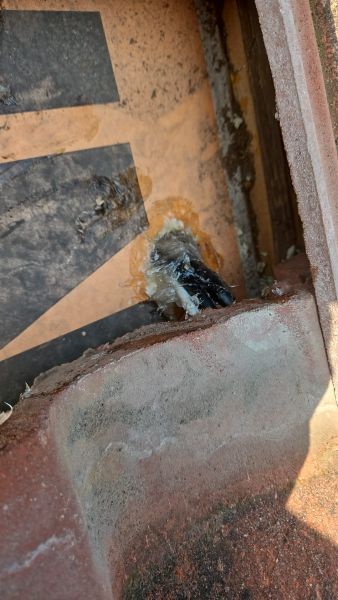

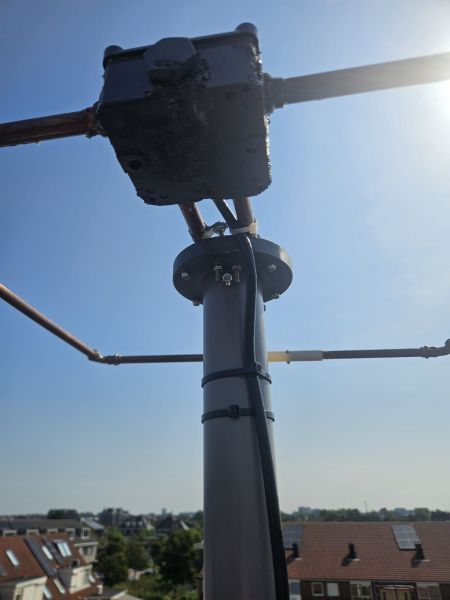

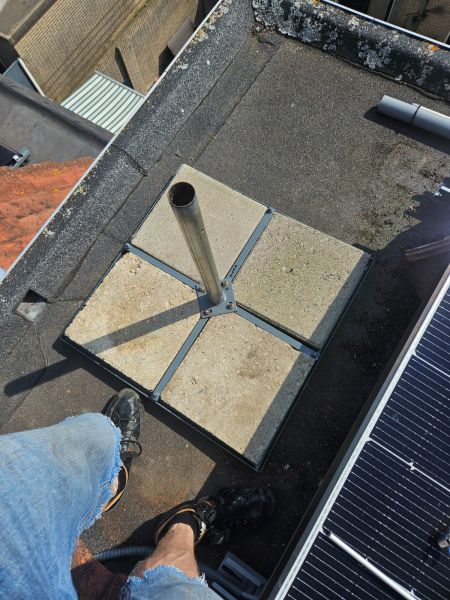

De opbouw begint met tegelvoet en stukje pijp, over dat stukje pijp zit een pvc buis rond 50mm en 2 meter hoog halverwege zit de open dipool vast en in de top de squalo en de diamond X30 (luister 70cm en 2 meter) antenne zit gemonteerd langs de pvc buis.
Dit alles eerst gemeten in de tuin met de NanoVNA of de SWR wel ok is, want eenmaal op het dak kom je er niet makkelijk meer bij.
|
|
De antennes hebben allemaal een prima staandegolf dus dat valt weer mee, alles zit zo dicht op elkaar en dacht SWR wordt een dingetje. |
|
