Op deze pagina staan diversen prutsels / testen.
Af en toe heb ik ergens iets gelezen of gehoord/gezien op internet en dat vind ik dan wel weer een leuk projectje om dit zelf uit te proberen.
Het is dus de bedoeling dat ik hier regelmatig wat updload/update!
Arduino Nano en SI 4713 FM

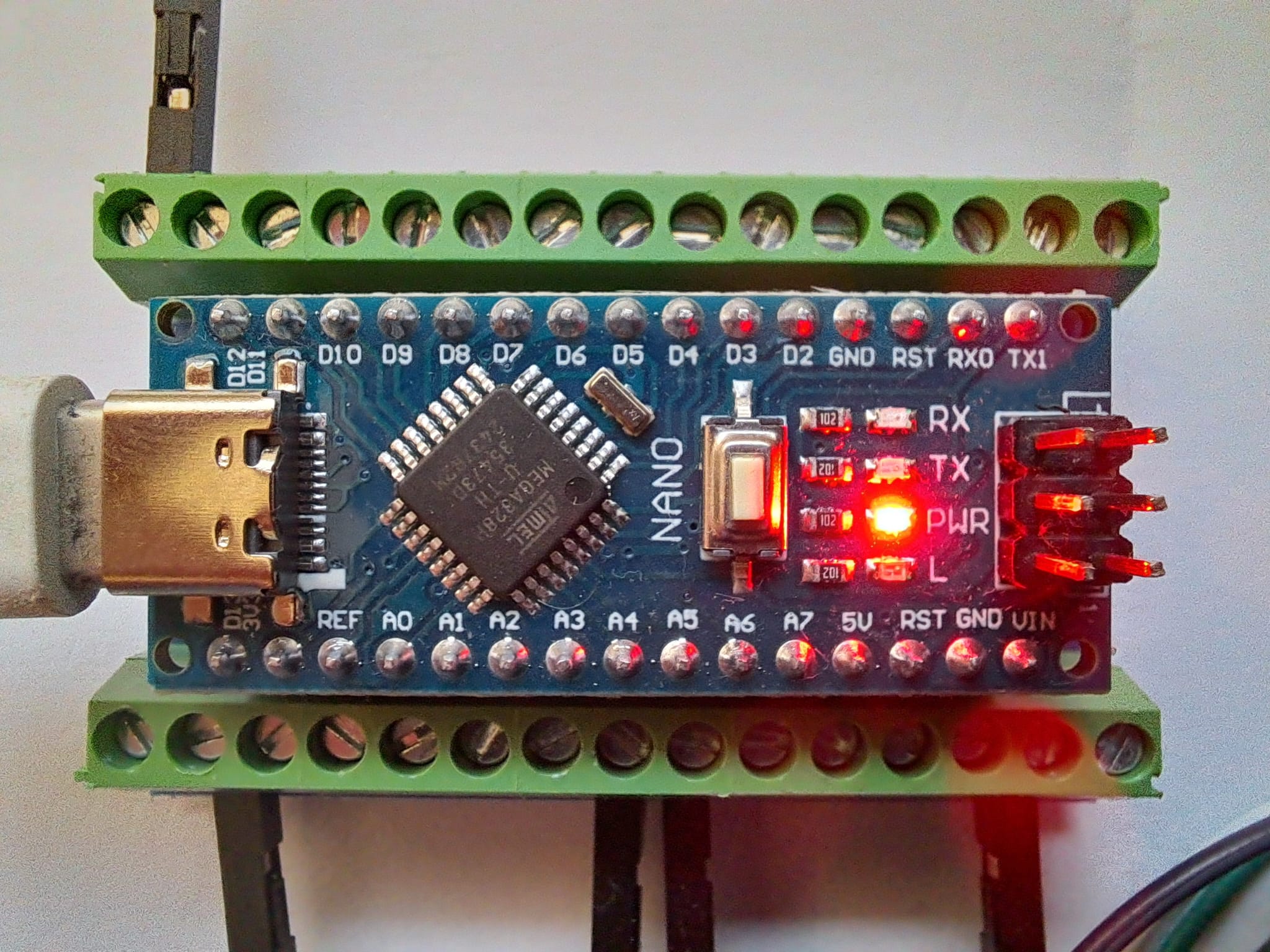

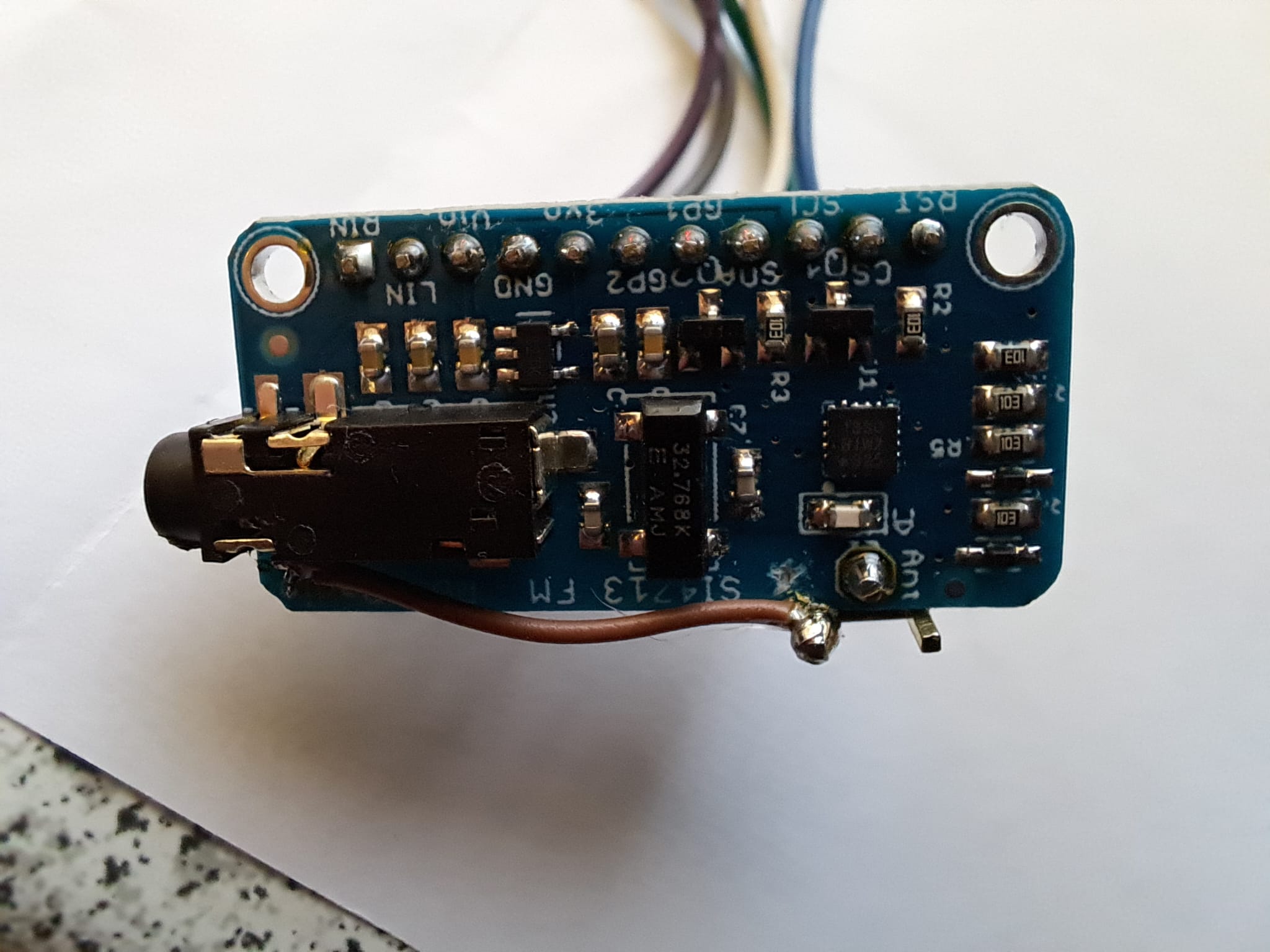

Dit project is een Arduio Nano gekoppelt aan een SI 4713 FM printje die het mogelijk maakt een signaaltje op de FM band te zetten in stereo en met rds.

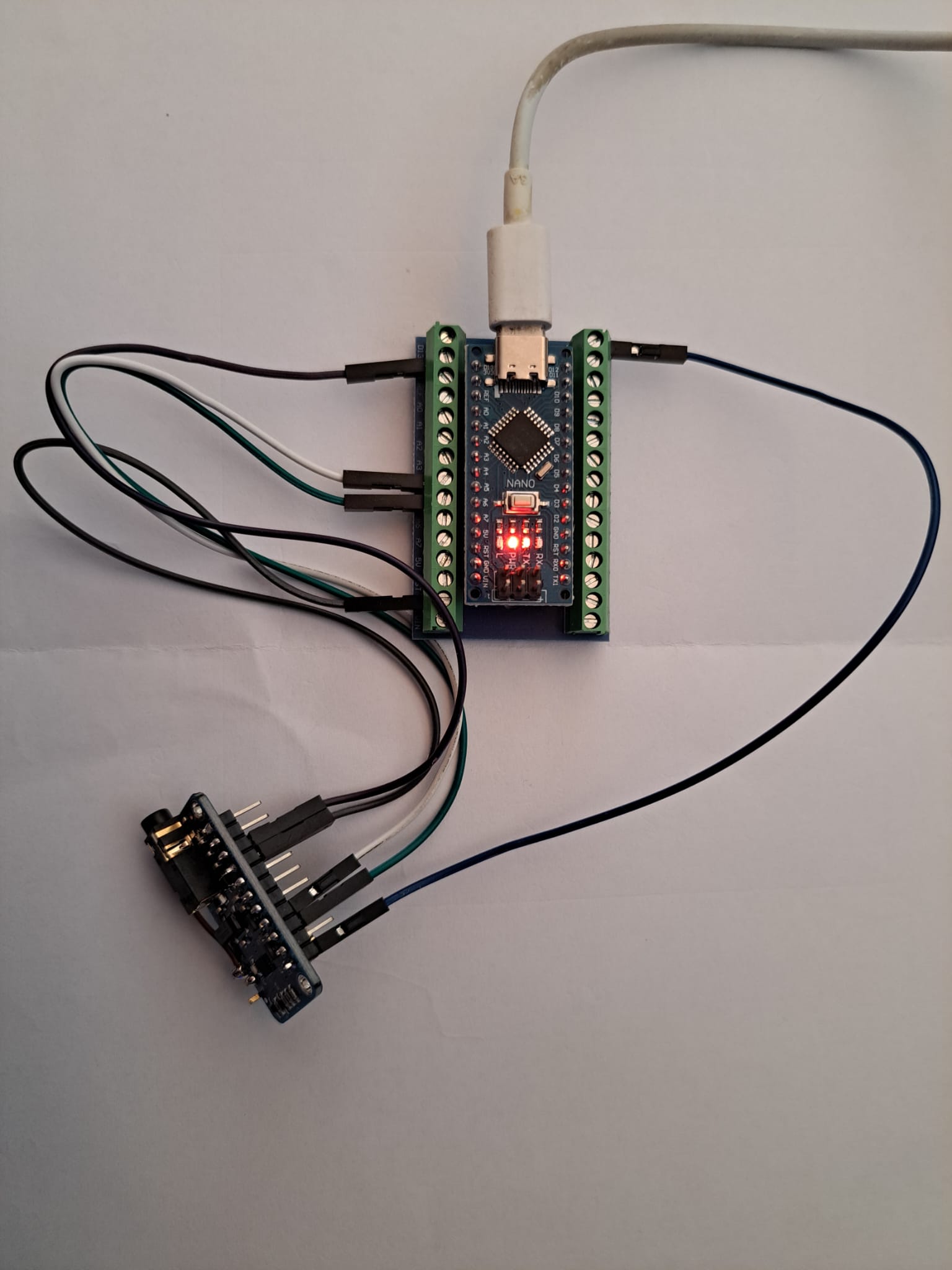

Hieronder een paar foto’s dat dit inderdaad mogelijk is en dus ook werkt!
|
|
|
|
|
Zoals je hierboven kunt zien werkt het, in de code die in de Nano wordt geschoten kan je een RDS tekst plaatsen en deze komt dus in je RDS op de tuner te staan. Ook de modulatie klinkt goed en is in stereo!

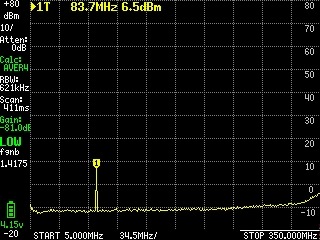

Vermogen is +/- 6.5 dBm dit komt overeen met 0.004 Watt. (bij versterken -trapje erachter- veel ruis en storing op de band!)
Ik vind het heel bijzonder dat je met zo’n klein printje een draaggolf kunt neezetten op de omroepband of daaronder (3.5 Meter) …
Wat me wel opviel is dat het zendertje soms op een andere frequentie inschakelt als geprogrammeerd in de code van de arduino nano maar na opnieuw starten of resetten weer op juiste frequentie staat.
Voor verdere info als je zelf wilt knutselen kan je zoeken op internet op de termen “si4713 fm radio transmitter” en hier kan je nog veel meer vinden over dit kleine leuke printje zoals de arduino code, bedrading, extra display, enz.
Reparatie RVR eindtrap (niet gelukt)
Van de week juni 2025 geprobeerd een RVR eindtrap 600 Watt te repareren met een dubbele BLF278 fet.

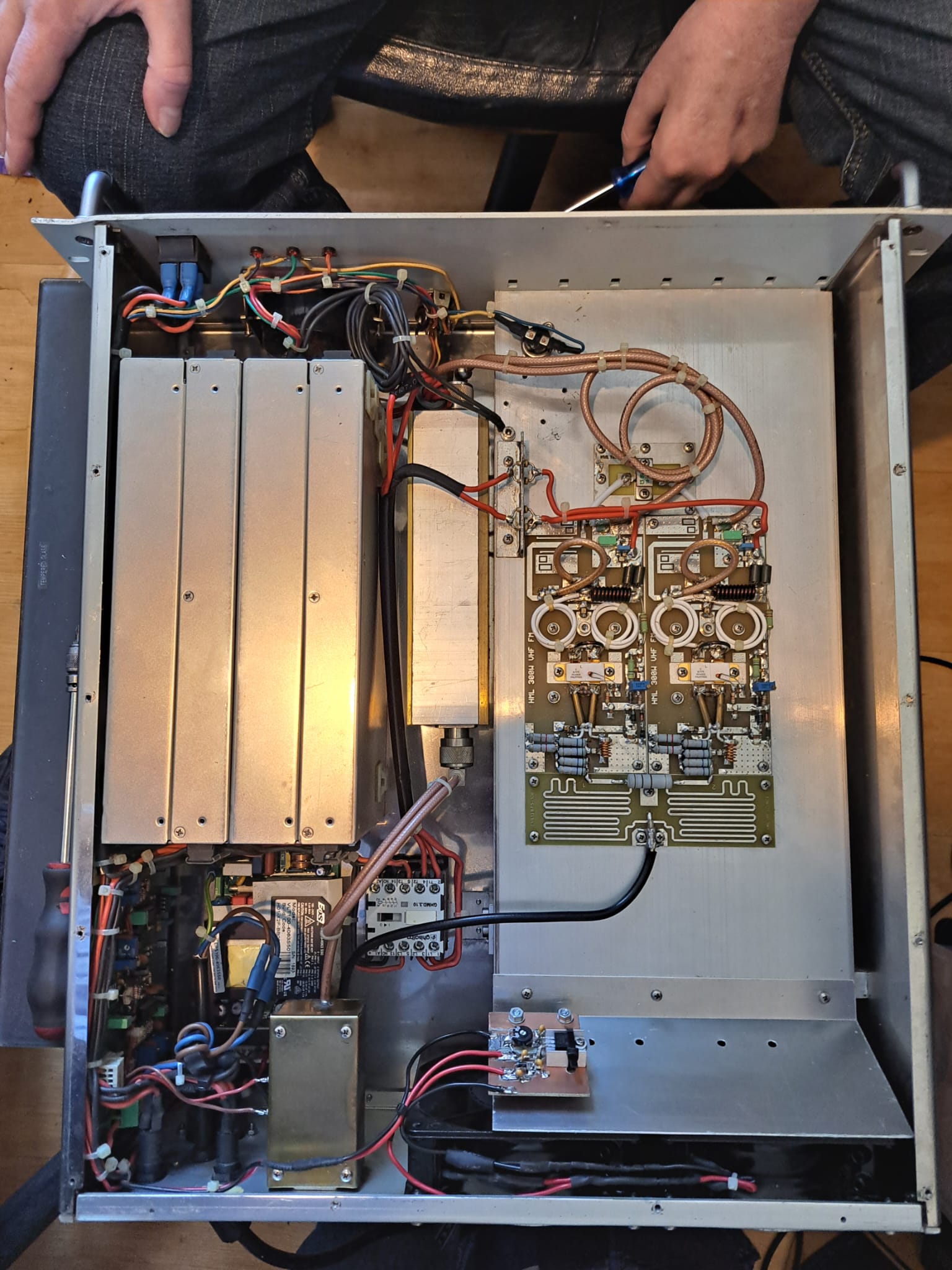

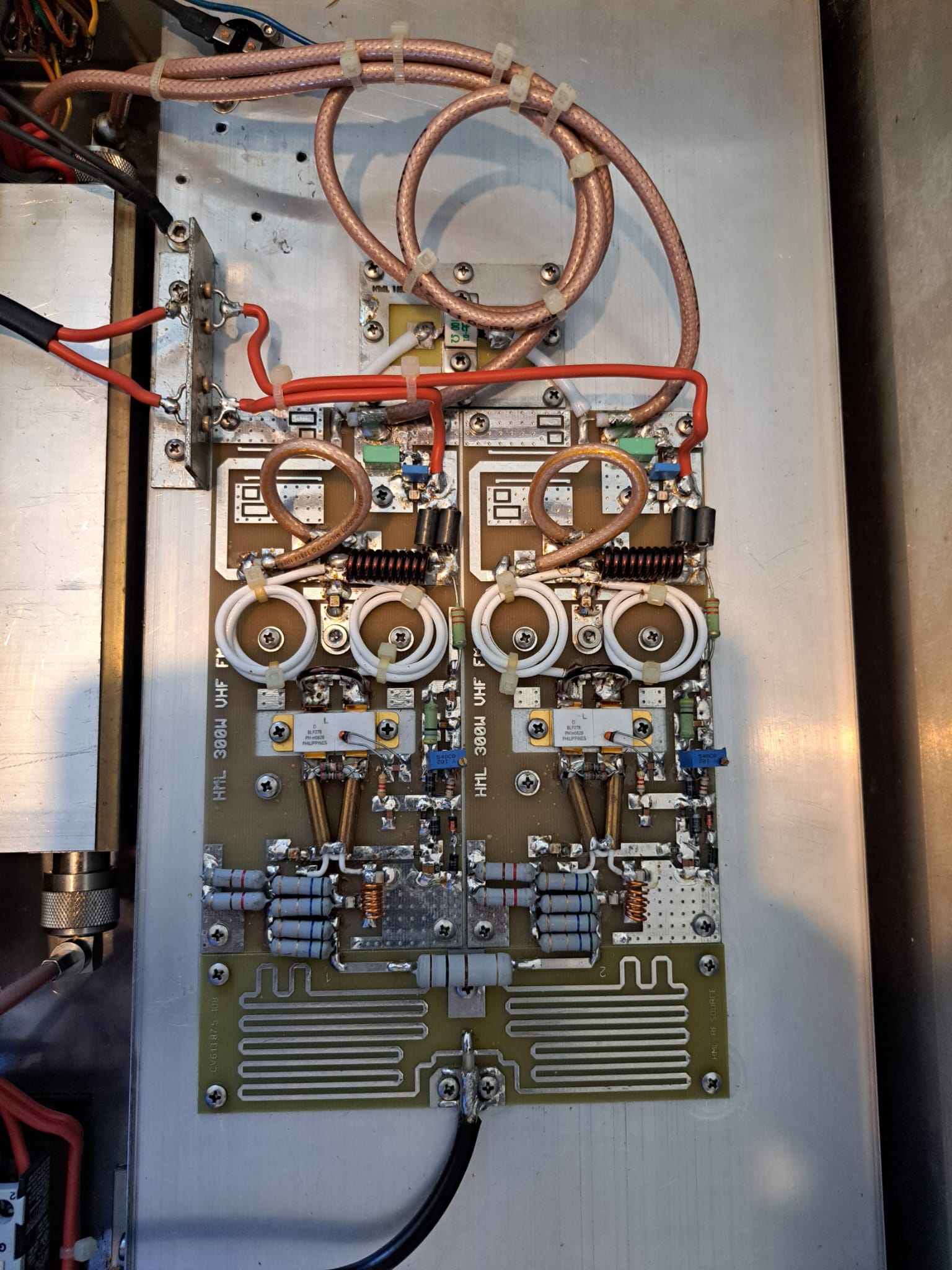

Hieronder de foto’s en de flits 🙁 verder wil ik er niets over kwijt het enige wat ik nog wil zeggen aldoende leert men…
|
FLITS |
Nieuwe komplete zender (250-300 Watt knutselen)
Nadat het boverstaande project mislukt is… de 2e BLF278 print werkt nog maar geeft maar 150 Watt in combinatie met de defecte print.
Ik heb de komplete kast overgenomen en alles eruit gesloopt!
Een nieuwe DRFS06_v2 aangeschaft bij de DutchRF shop en in elkaar geknutselt.

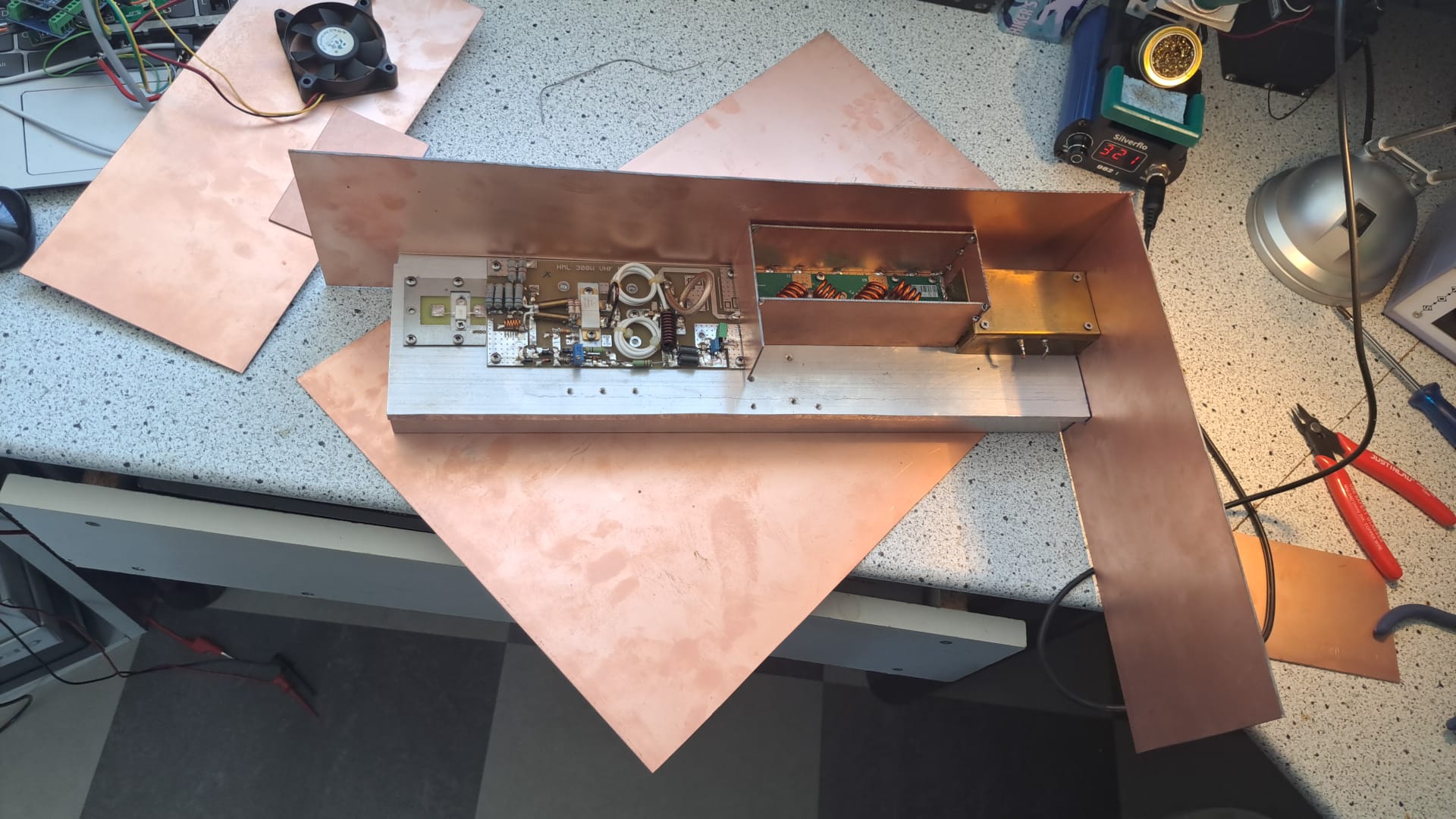

Nieuwe kast gemaakt van printplaat (want daar heb ik nog zoveel van)…

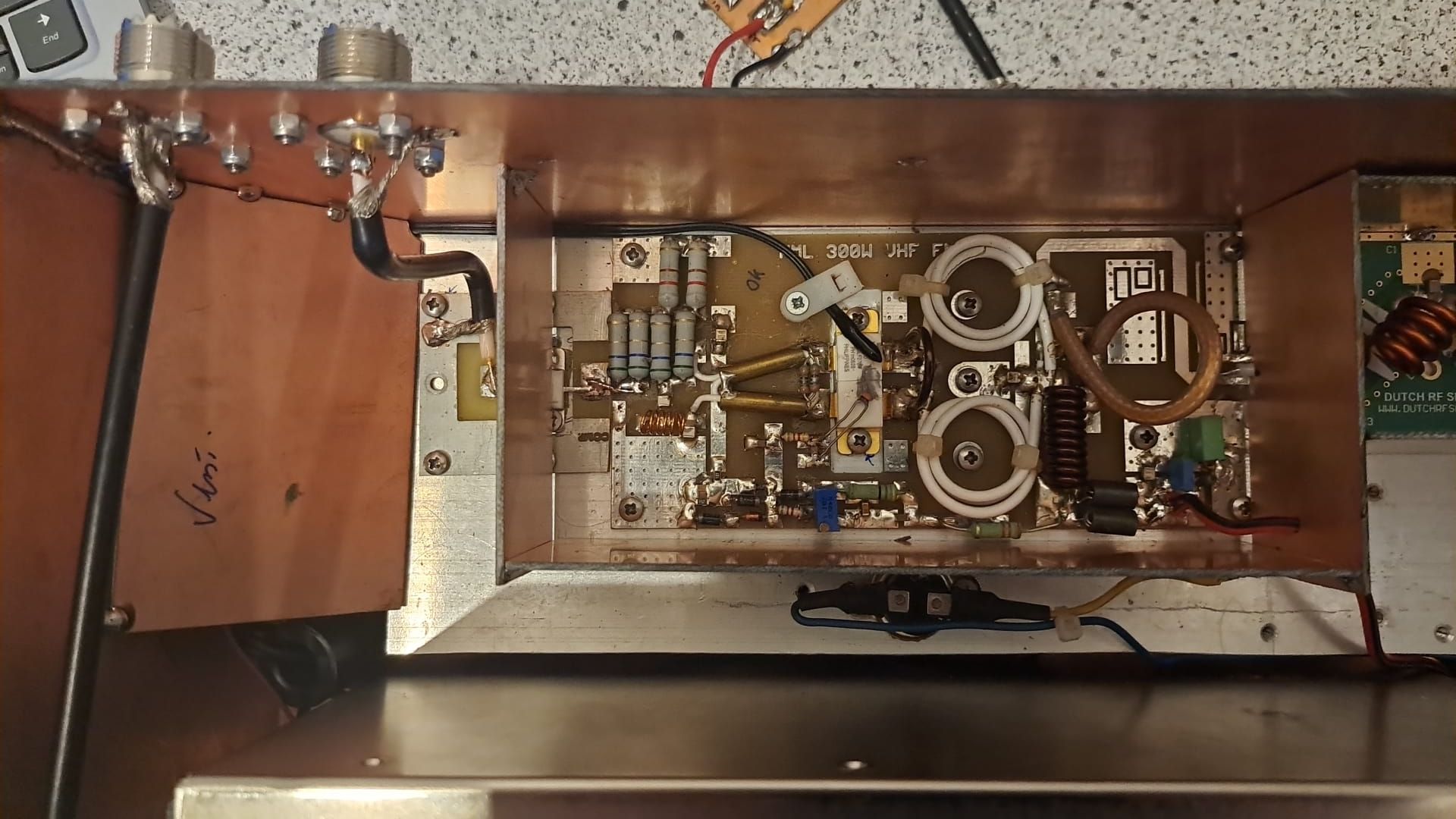

1x DRFS06, 1x voeding 12 Volt, 1x alu koelblok 1cm dik, 1x BLF 278 incl. printplaat(rvr), 1x half koelblok(rvr), 1x voeding 50 Volt(rvr), 1x LPF (met 4 spoelen), 1x SWR brug (voor beveiliging-rvr), 1x print swr/power (beveiliging-rvr) en een relays(rvr) die de 50 Volt schakelt als de swr of de temperatuur te hoog is.

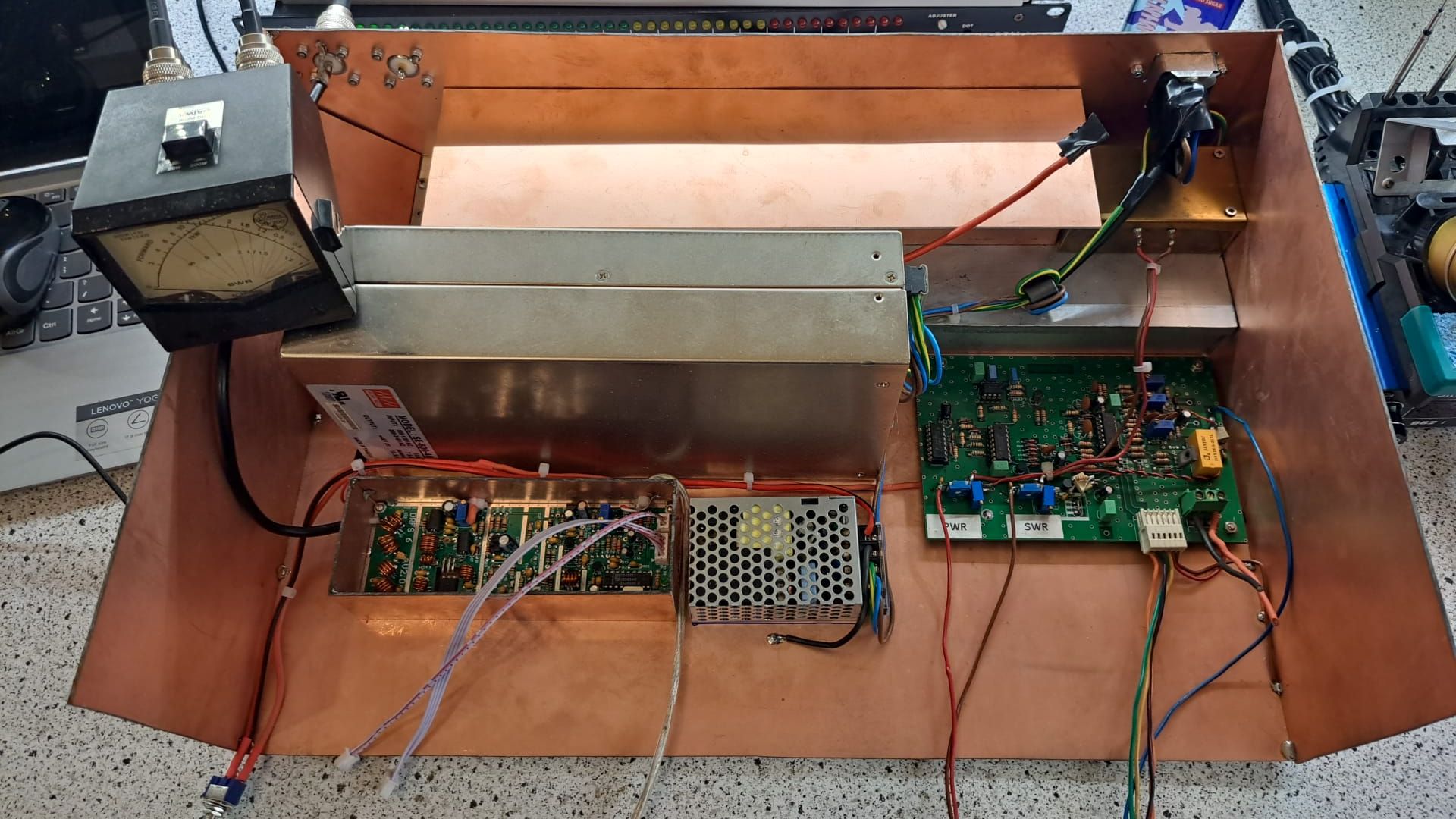

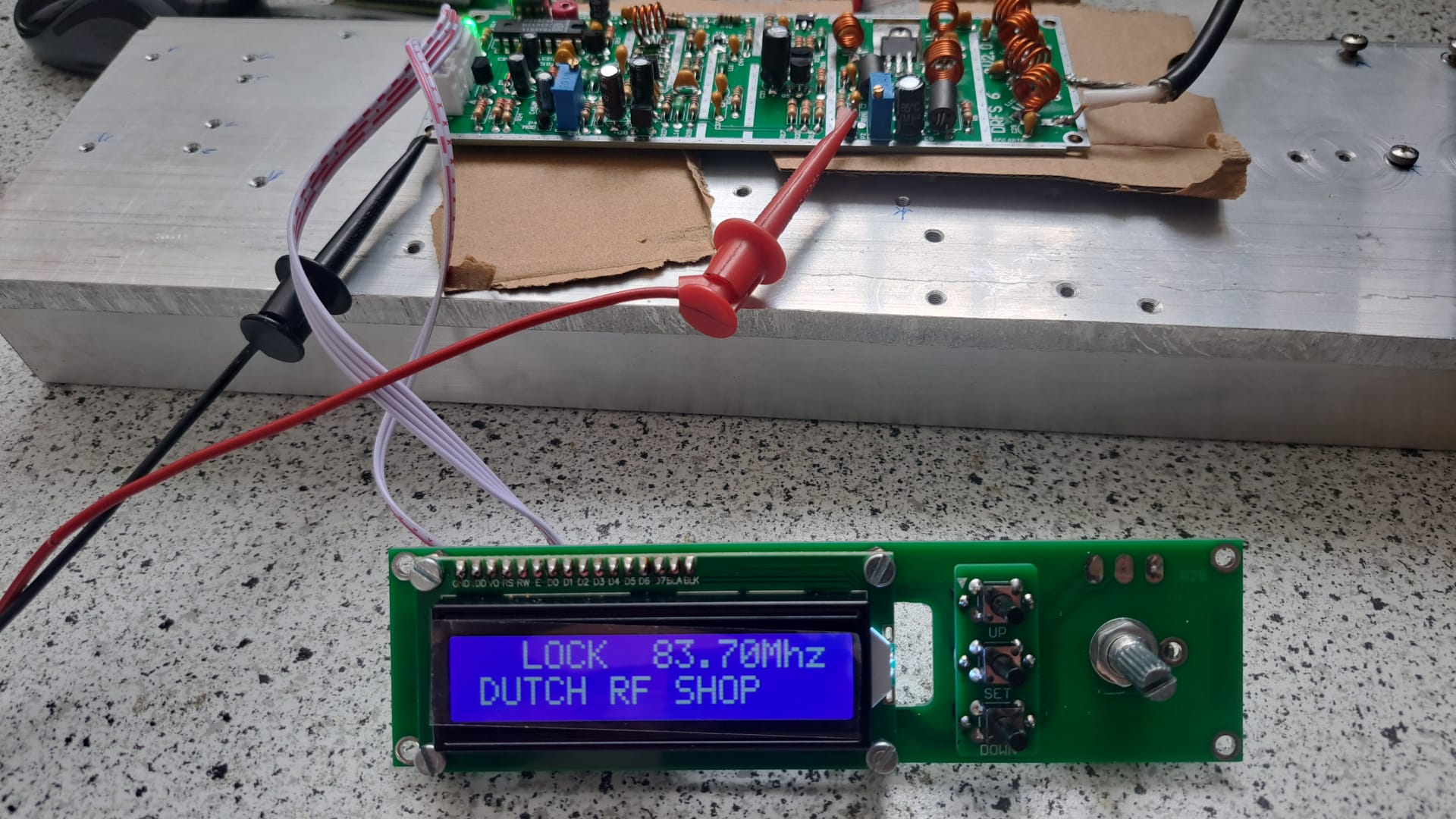

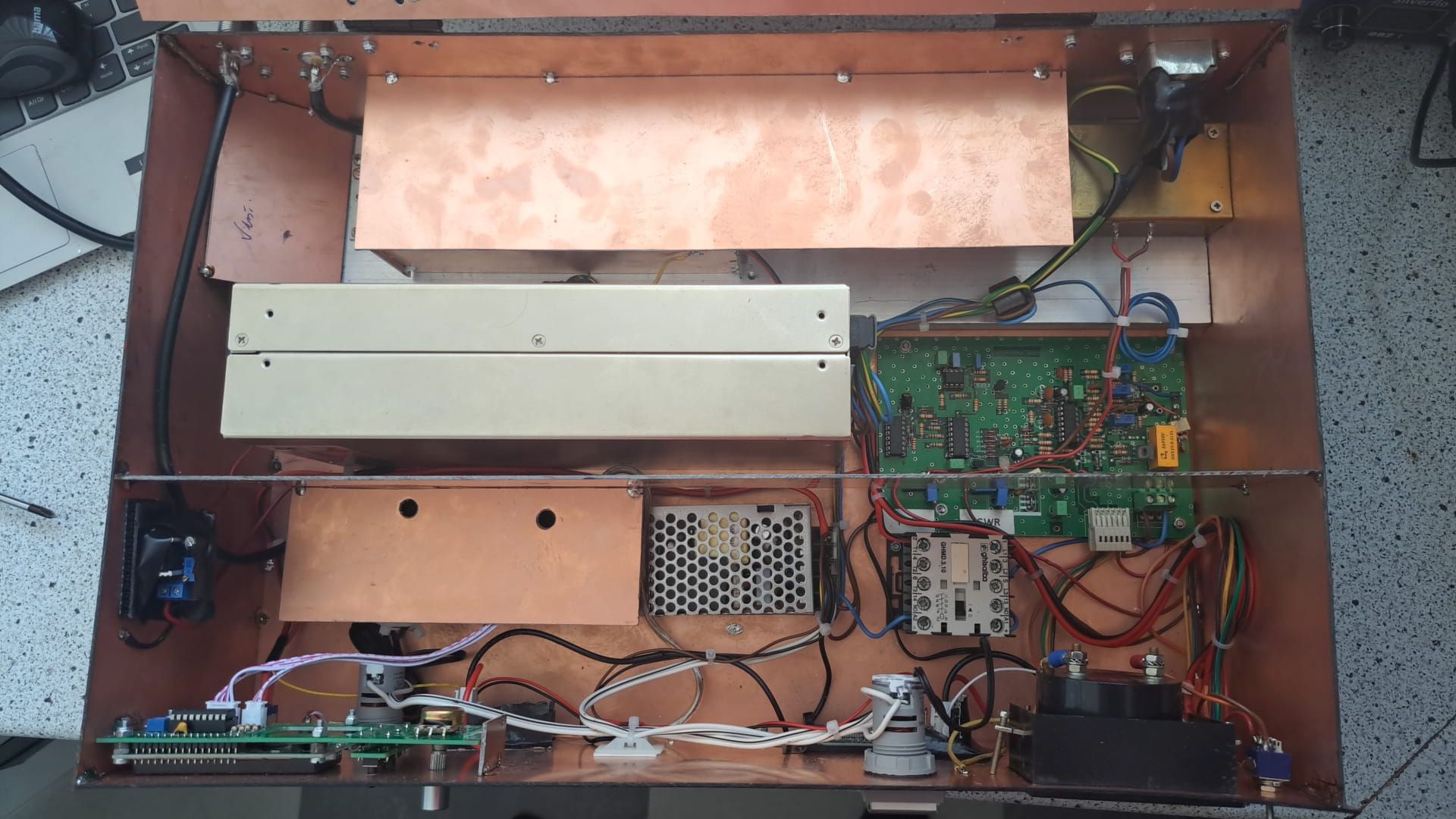

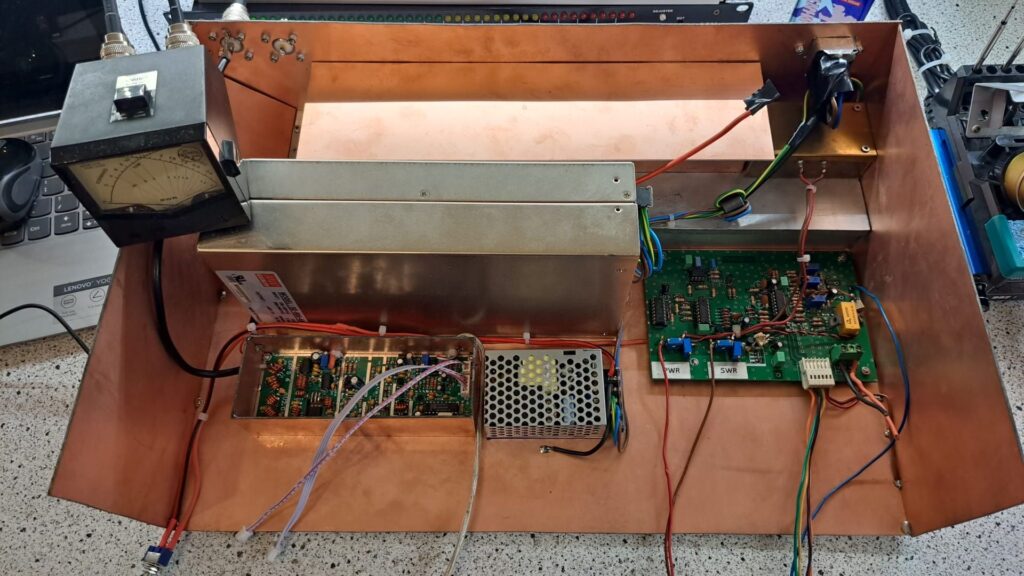

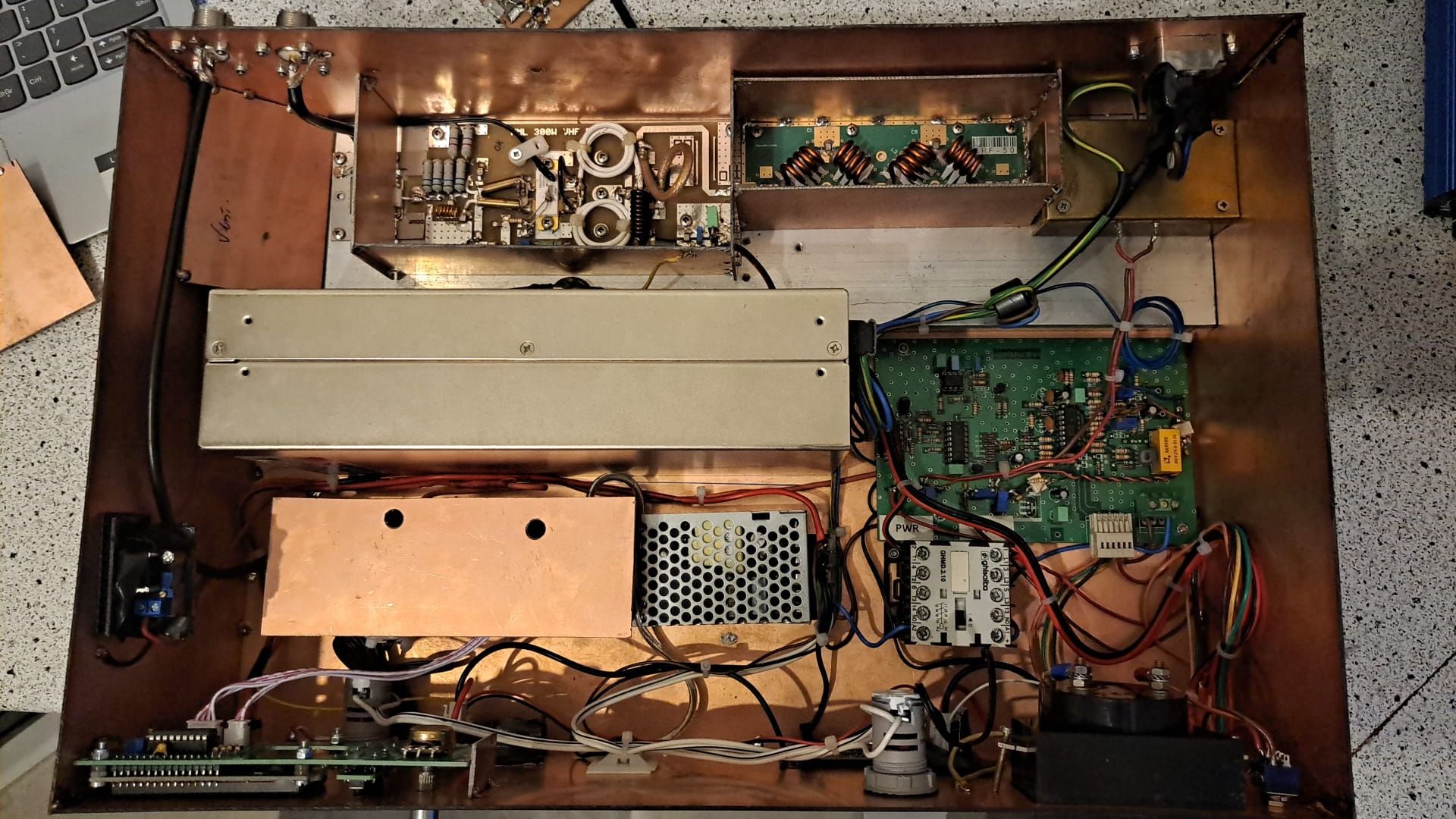

Al deze onderdelen in de nieuwe kast gebouwd en eerst de DRFS ook ingeblikt met printplaat incl. de schotje, de uitgang van de DRFS via een PL259 naar buiten gebracht (zodat ik ook alleen met de stuurzender kan zitten met 6 Watt). De DRFS geeft dus netjes 6 watt en spectrum is geheel schoon!
De ingang van de BLF278 naast de uitgang van de DRFS gezet (PL259), zo kan ik er eventueel een meter tussen zetten ter kontrole of direct doorlussen.
De ingang van de BLF eerst gedempt met 3dB zodat ik deze niet kan oversturen met de DRFS (6 Watt) en er dus maar 3 Watt overblijft voor ingang van de BLF278.
Testerdetest…..
Zelfbouw (kleine)rotor met arduino en servo motor
Dit project zit in mijn hoofd en moet een keer gebeuren in de winter ofzo…
Laatste bewerking 12 juli 2025
