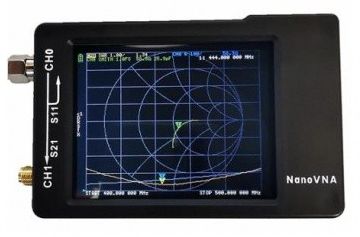

NanoVNA

De metingen aan diversen 3.5 Meter zenders / fiters / antennes met de NanoVNA.

Voordat het hele verhaal begint: de NanoVNA blijft natuurlijk wel een hulp aanwijsinrichting en is niet geijkt, hiervoor moet je echt zo’n hele dure Antenne analizer hebben. En dat is nou juist het leuke van de NanoVNA voor
+/- € 70,00 kom je wel in de buurt met de metingen! (kijk hier waar te koop)

Diversen antennes gemeten met de NanoVNa

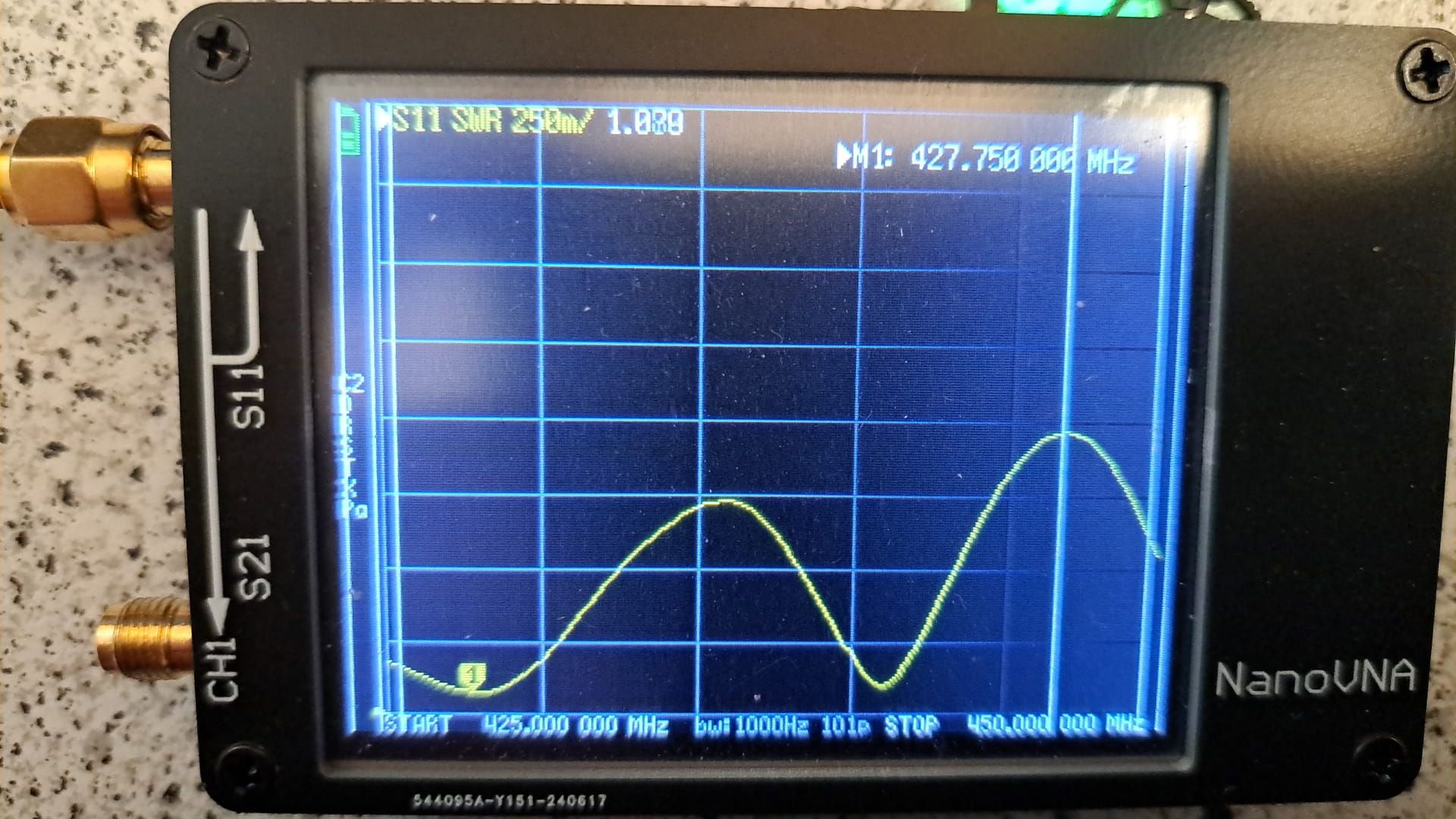

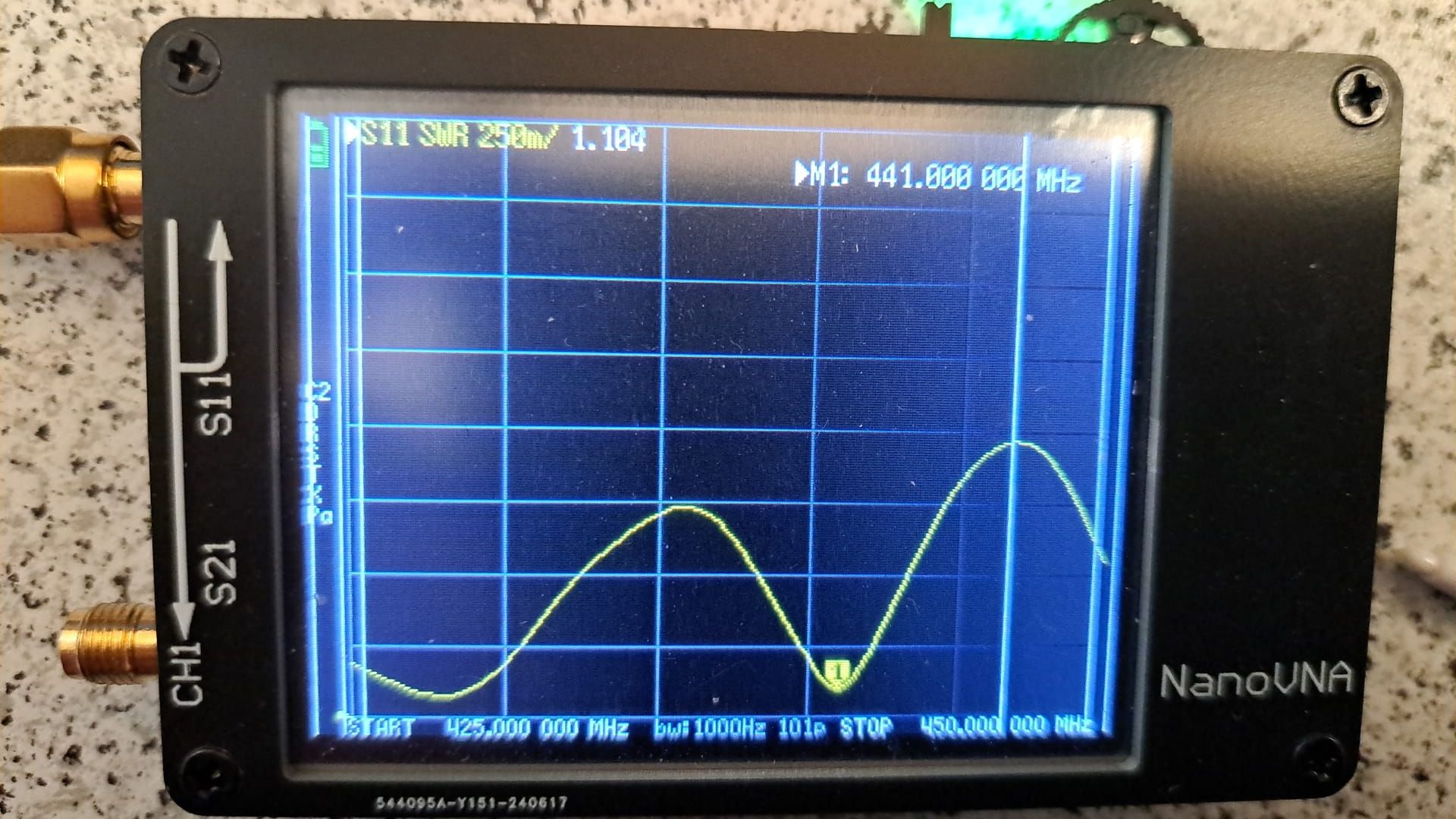

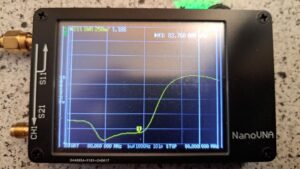

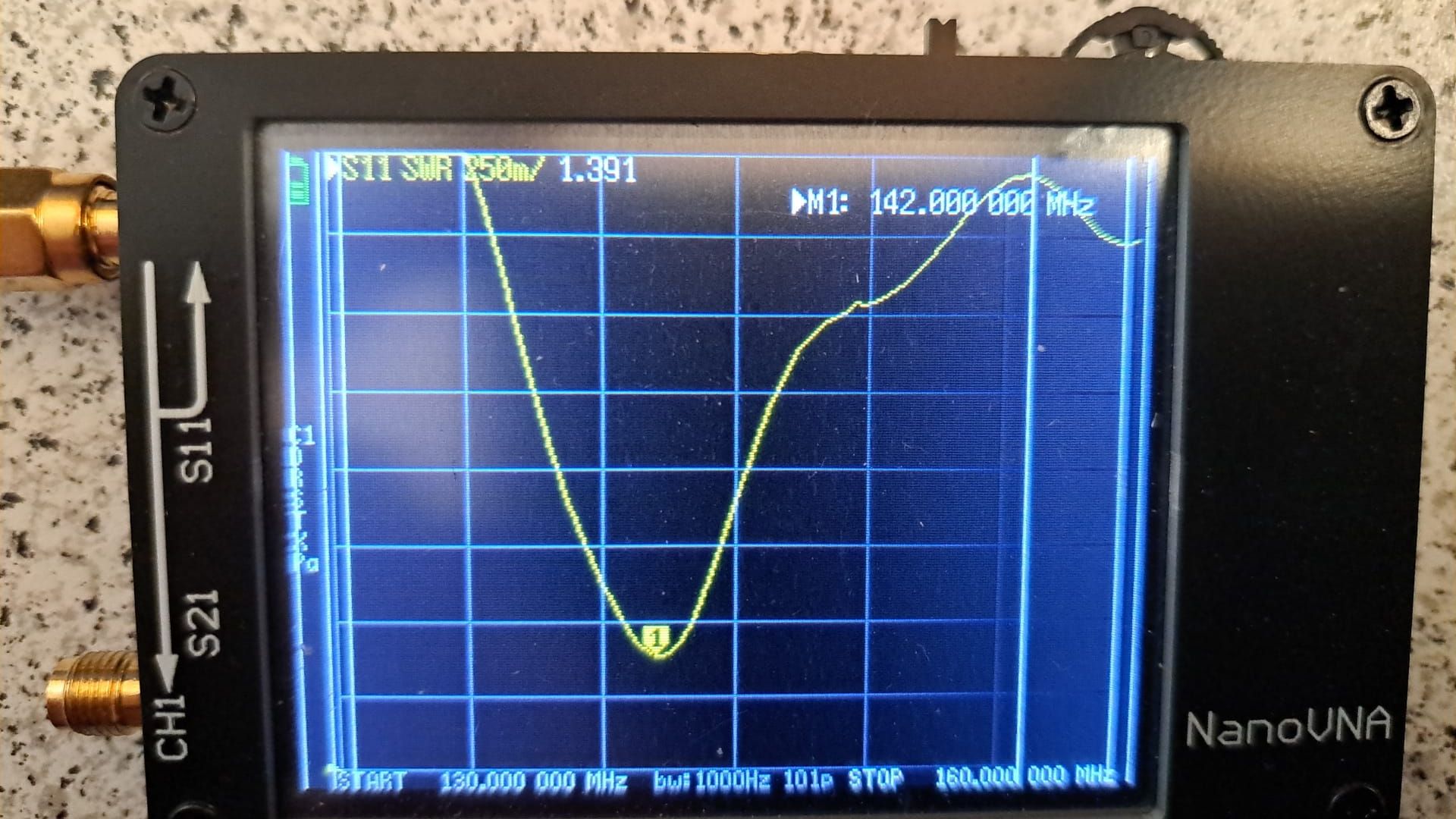

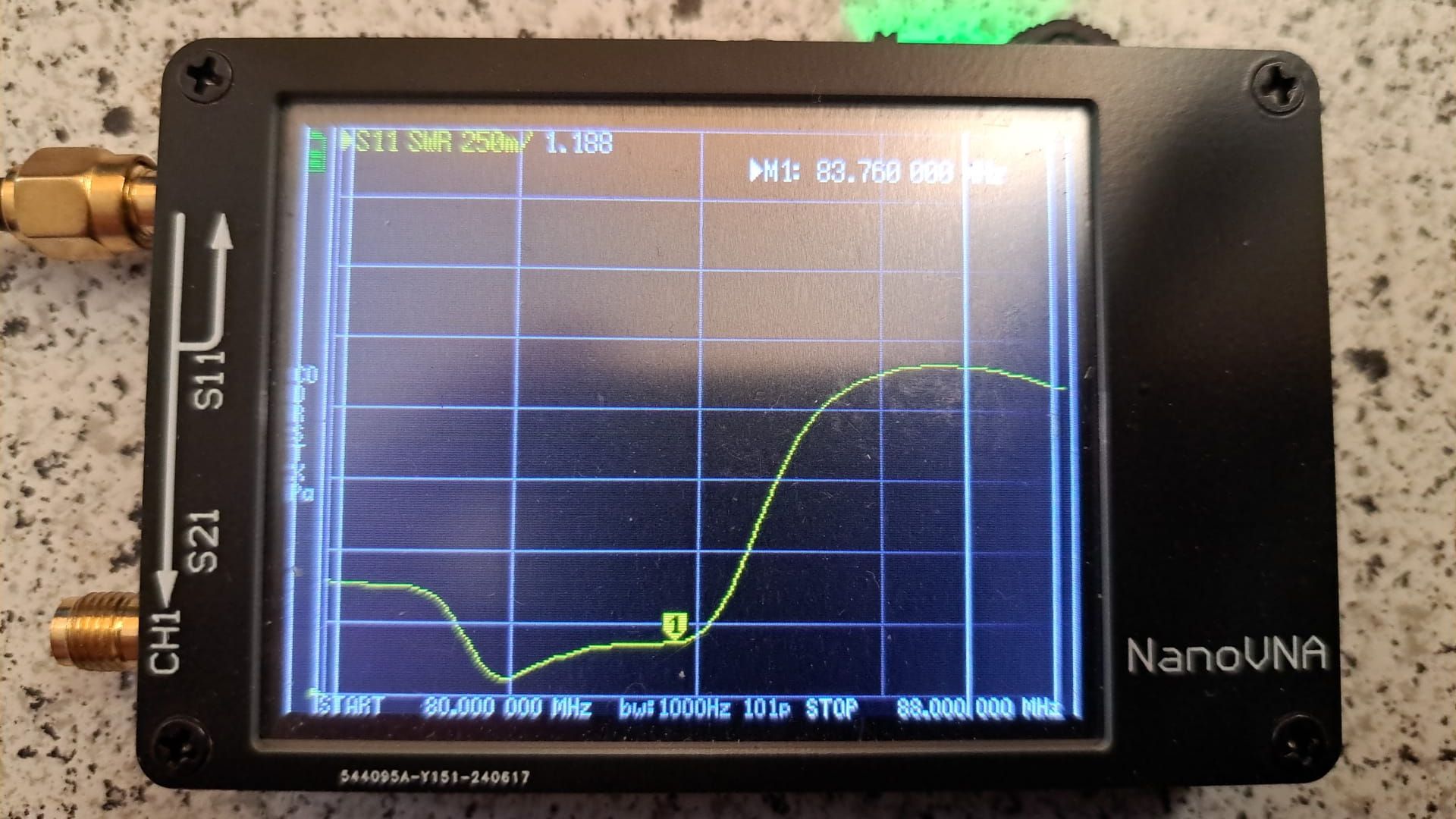

Hieronder vind je diversen afbeeldingen van gemeten antennes met de NanoVNA, het gaat hier voornamelijk om de SWR (staandegolf) van de de antennes nu ze op het dak staan, voordeel is dat alles het dak op kan zonder nog veel metingen uit te voeren en dus iedere keer het dak op moet of via de zender en swr/power meter moet kijken hoe de antenne presteert.
Natuurlijk als alles staat toch nog wel even kort testen met de zender voordat alles vast gezet wordt voor de zekerheid.

Zoals je kunt zien is de SWR (staandegolf) niet helemaal perfect maar voor mij wel acceptabel (ik luister eigenlijk alleen maar) deze afwijking heeft te maken met de zonnepanelen (gelukkig geen optimiser erin want dat schijnt drama te zijn) die vakbij de antennes liggen en dus invloed hebben net zoals de antennes die denk iets te dicht bij elkaar gemonteerd zijn. De antennes apart gemeten beneden in de tuin waren perfect, ook geen zonnepanelen in de buurt!
Als je wat meer wilt weten over de antennes die ik nu gebruik dan kan je hier klikken.

Low Pass Filter (LPF) gemeten met de NanoVNA

Met de NanoVNA kan je nog meer!
Het meten van RC kringen en laten we die nou ook nodig hebben om niet teveel te storen op de diversen frequenties een daarvan is genaamd de Low Pass Filter.

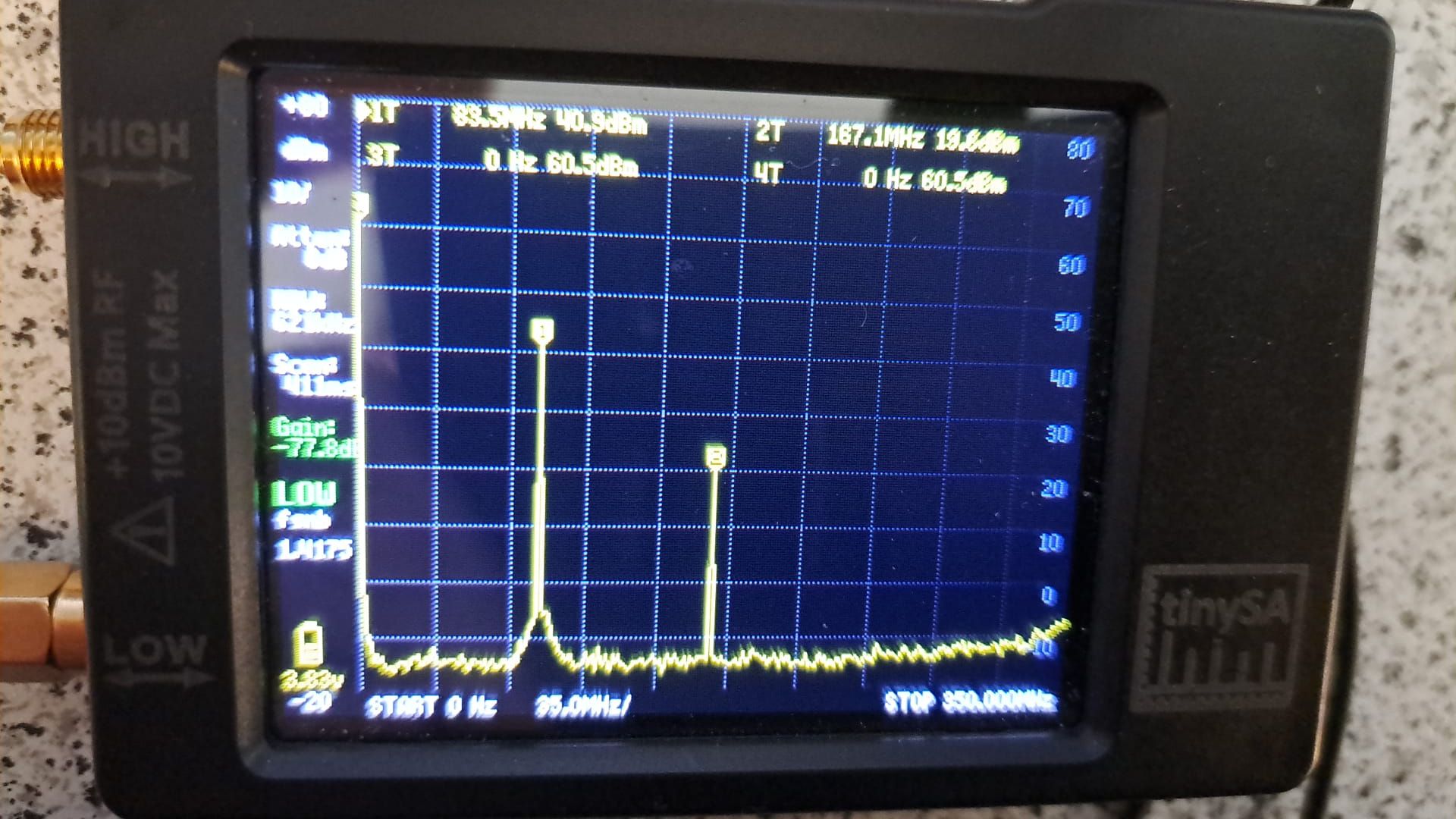

Op de TinySA pagina heb ik diversen oude zenders getest op harmonische en deze beschikken niet over een Low Pass Filter!
Hiermee kan ik natuurlijk nog wel wat testen zie hiervoor de pagina Low Pass Filter!

De LPF die ik ga gebruiken ga ik natuurlijk zelf knutselen.

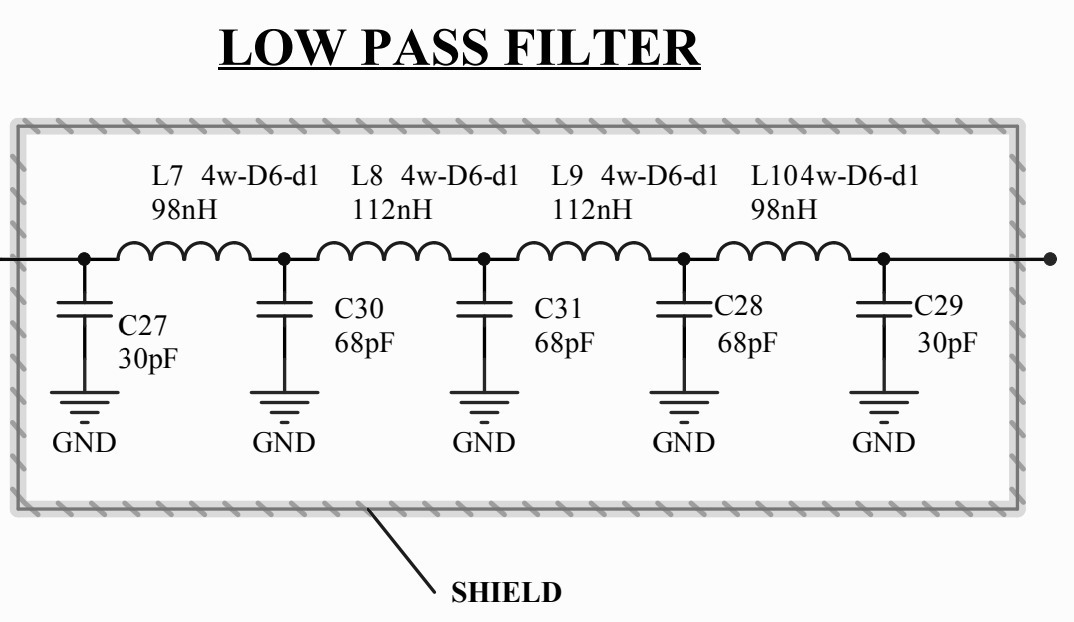

Ik ga uit van de Low Pass Filter die in de DutchRF shop zender zit, want daar heb ik goede ervaring mee. Deze LPF geeft helemaal geen harmonische verderop in de band dus lijkt me een prima uitgangspunt.

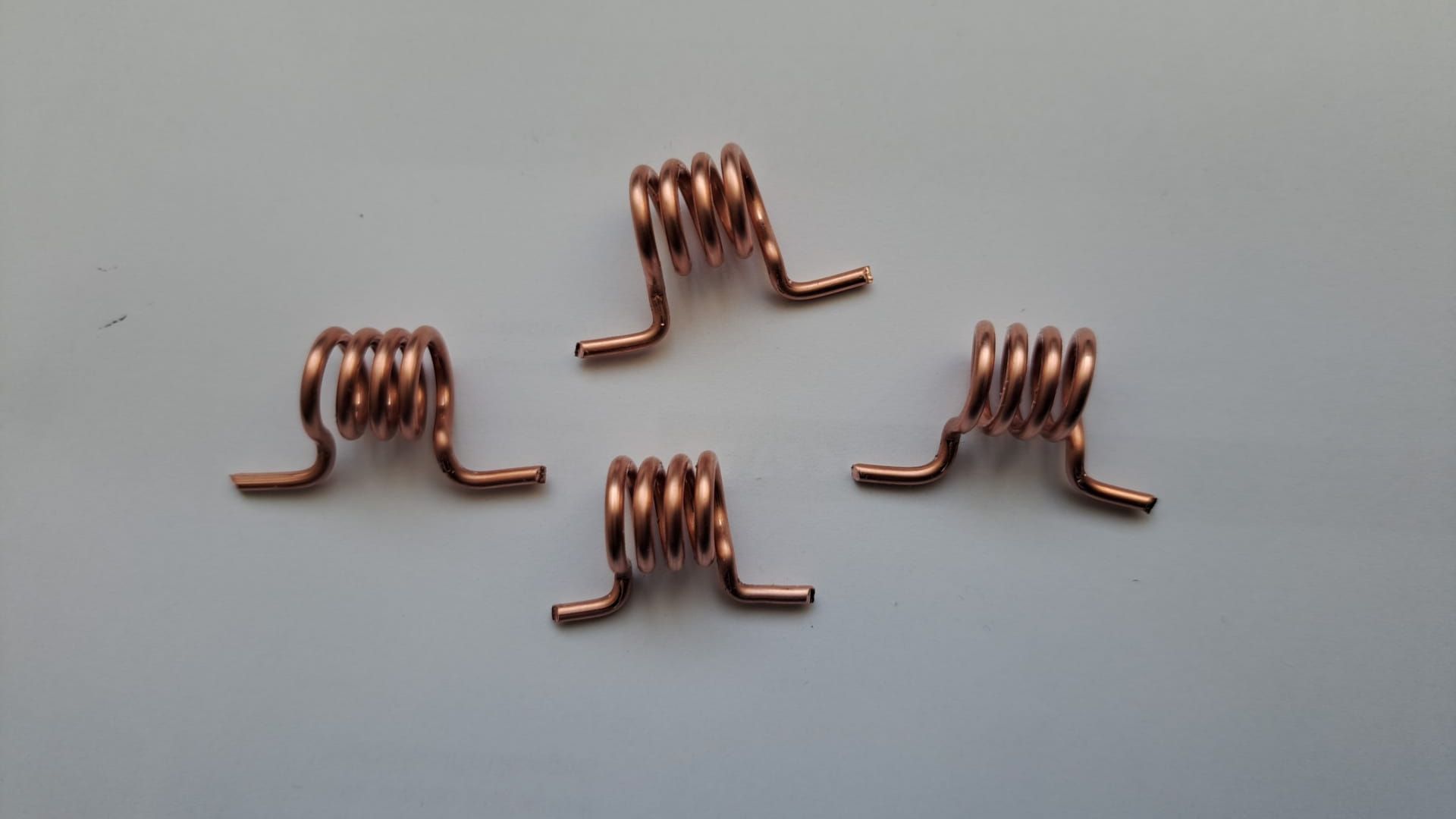

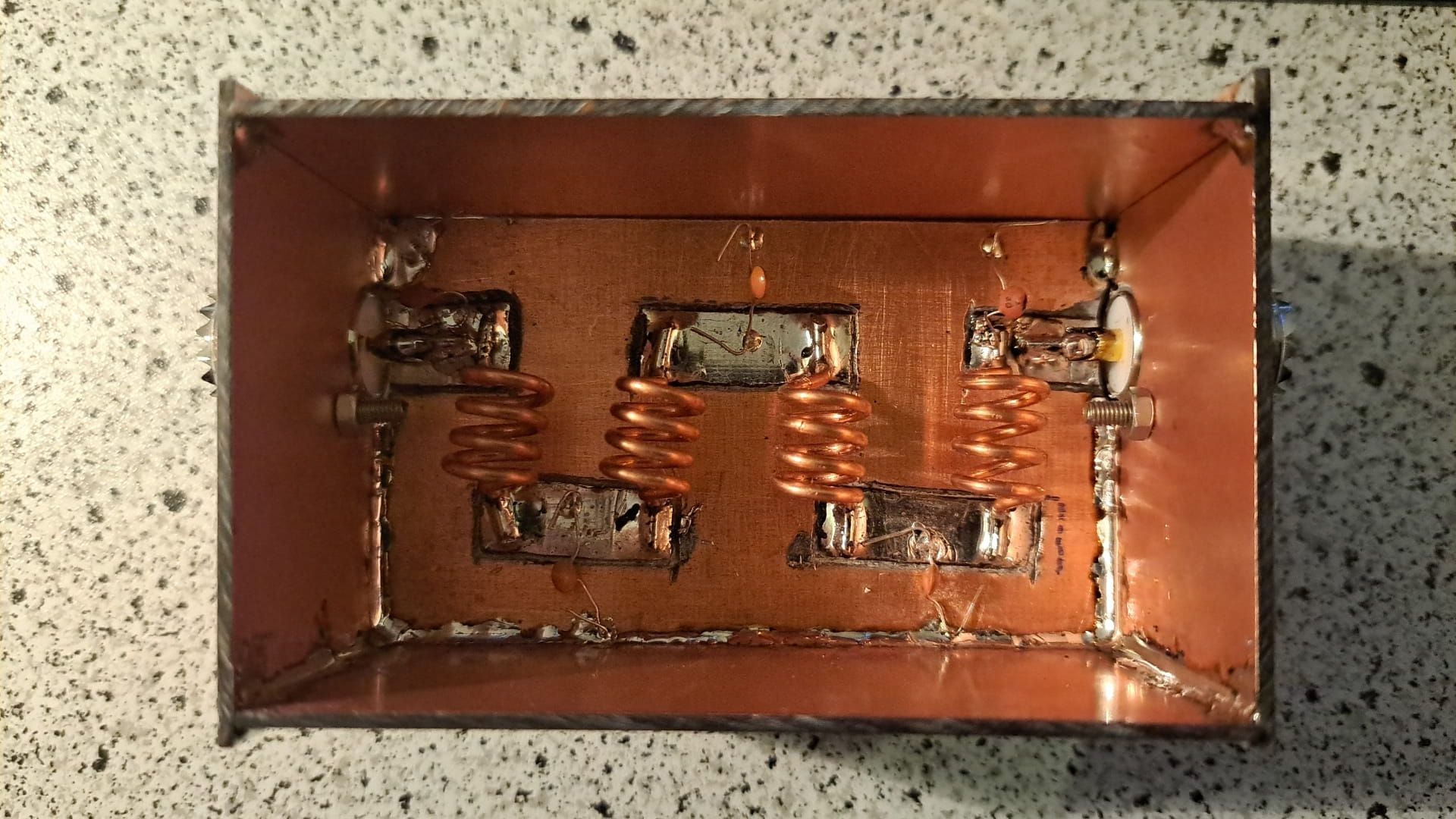

Na wat testen met de spoelen heb ik deze aangepast en de spoel is gewikkeld op een 7 mm boortje en ik heb 1.5 mm² VD draad gebruikt alle 4 de spoelen zijn 4 wikkelingen.
Het in en uittrekken van de spoeltjes heeft weinig effect op de NanoVNA grafiek en als ik de c’tjes vevang voor een trimmers kan je wel van alles regelen maar de c’tjes zoals aangegeven in het schema geven eigenlijk wel het mooiste resutaat.

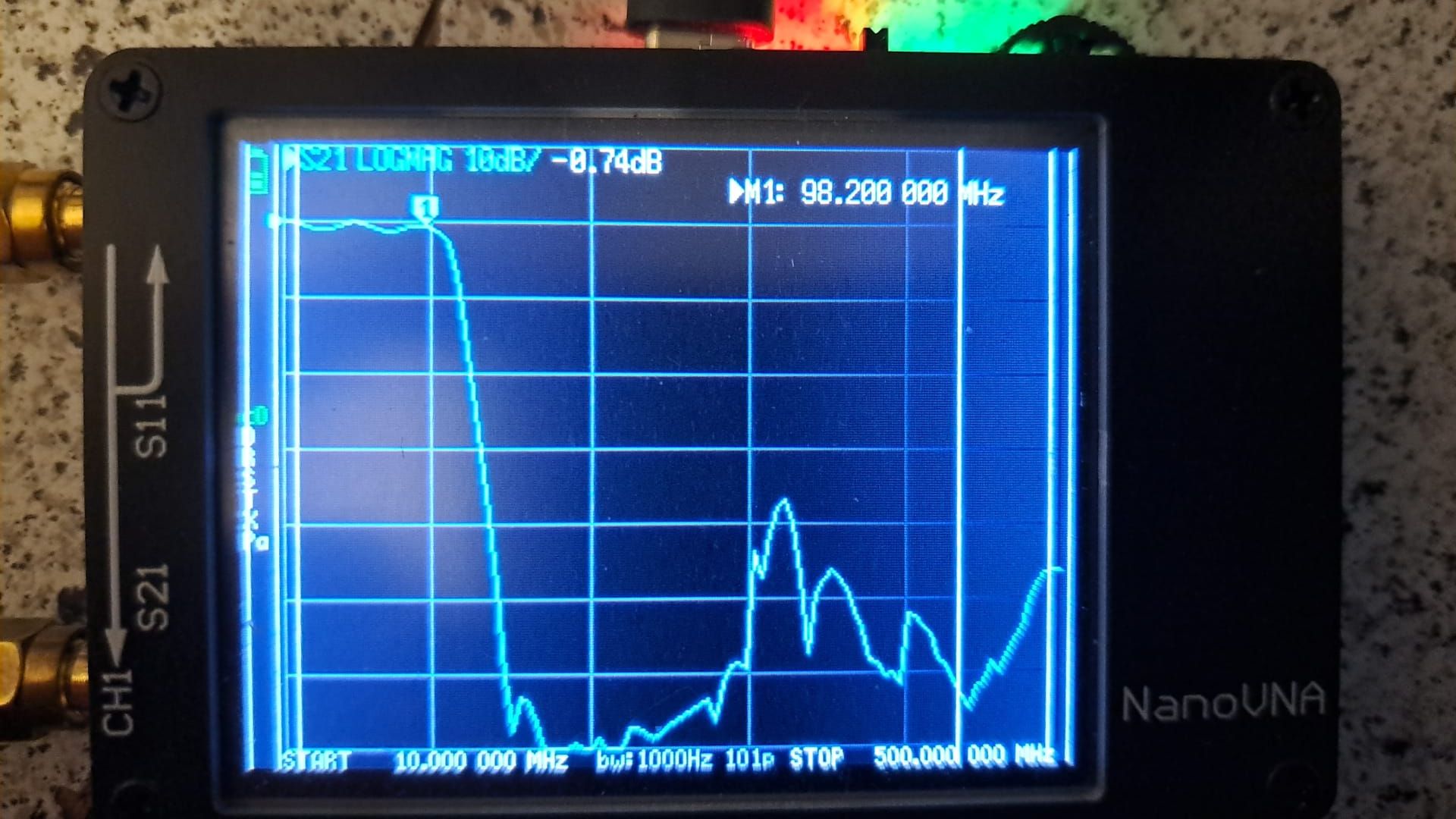

Op de NanoVNA kan je zien dat de filter gaat werken op 98.2 MHz en heeft dan een verzwakking van 0.74dB, dus de LPF zorgt er ook voor dat je iets vermogen kwijt raakt op de goede frequentie maar daar staat tegenover dat de harmonische flink onderdrukt worden en daar gaat het nou net om!
De verzwakking kan je verminderen door dikker draad te gebruiken voor de spoelen en betere condensatoren (ATC).

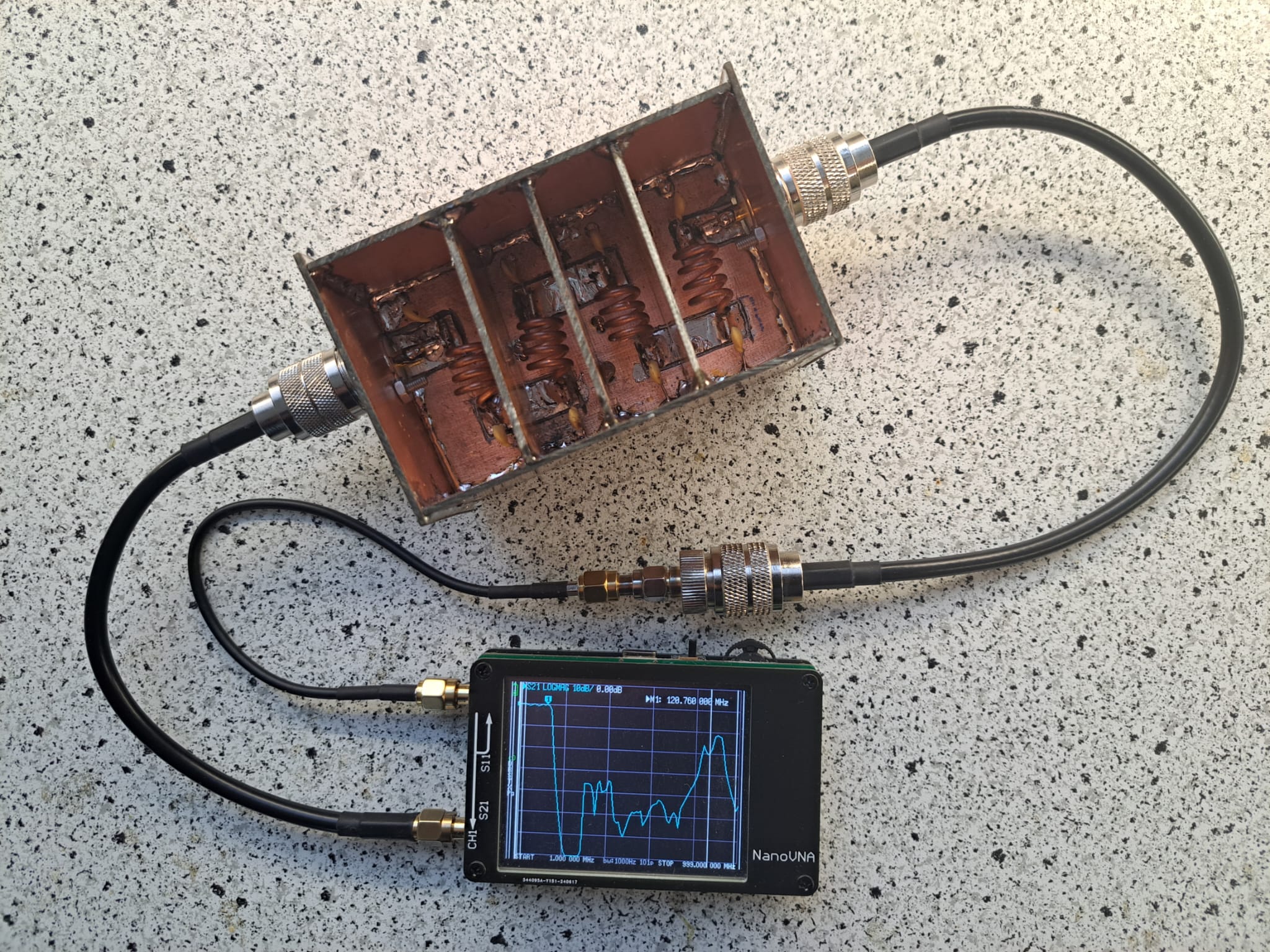

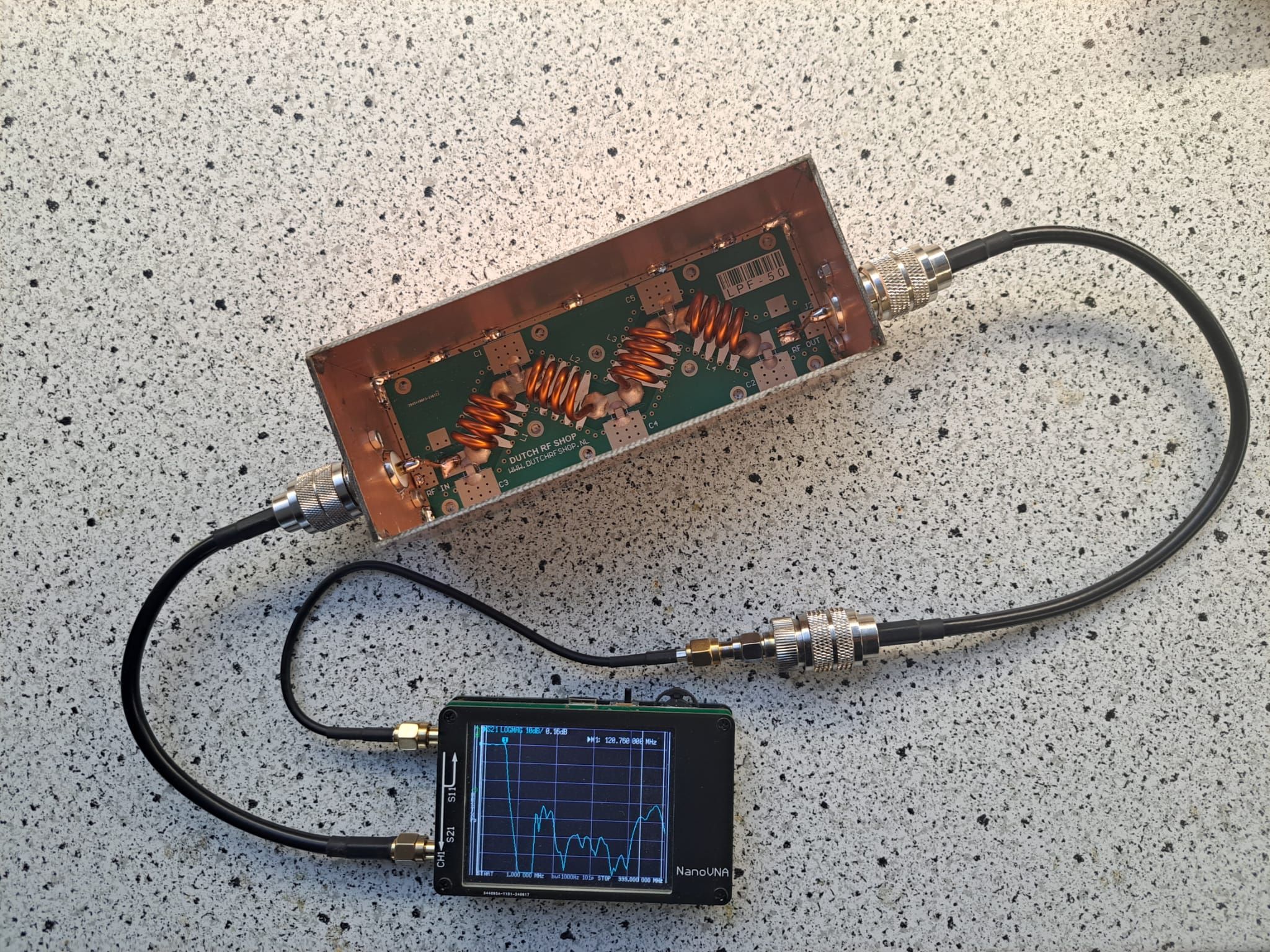

Hieronder nog twee metingen met de NanoVNA aan diversen Low Pass Filters.
Zoals je kunt zien ontlopen de grafieken niet veel van elkaar, heb ook gemeten met betere (nieuwere VNA) en de grafiek blijft dan meer dempen als de frequentie hoger wordt dus weet niet wat ik nu moet geloven. Het is wel een feit dat de LPF behoorlijk de harmonische onderdrukt en daar gaat het uiteindelijk om!
Dit zijn wel metingen zonder enige HF straling en meten met HF straling lukt mij niet, heb je duurdere apparatuur nodig.

Meer over de zelf gemaakte Low Pass Filter en andere testjes kan je hier vinden!
Heb er een nieuwe pagina voor gemaakt omdat het toch wel een erg belangrijk onderdeel van de zender is en ook gewoon leuk is om uit te vogelen hoe en wat…
