Diversen antennes
De Squalo antenne (rondstraler 360 graden stralen)
Hieronder een kijkje hoe ik de antennes heb gemaakt.
Geen pluggen aan de antennes maar direct de kabel vast aan de antenne, lasdoos er omheen en daarna volgieten met een gietmof.
Voordeel hiervan er kan nooit meer water/regen bij komen, was nog wel even een gokje of de SWR goed bleef maar na uitharden prima in orde!
En hiernaast de afmetingen van de squalo op 85 MHz.
Om de staandegolf perfect te krijgen moet je schuiven met de afmetingen waar een * staat.
Voor het stuk waar je de antenne klemt op de mast maakt de lengte niet uit, hier kan je zorgen dat de squalo mooi horizontaal blijft en dus in balans is.
Waar de twee uiteinden weer bij elkaar komen heb ik verbonden met een stukje pvc buis door iets in of uit te buigen kan je de SWR ook goed krijgen en daarna fixeren met boutje en moertje, werkt perfect!

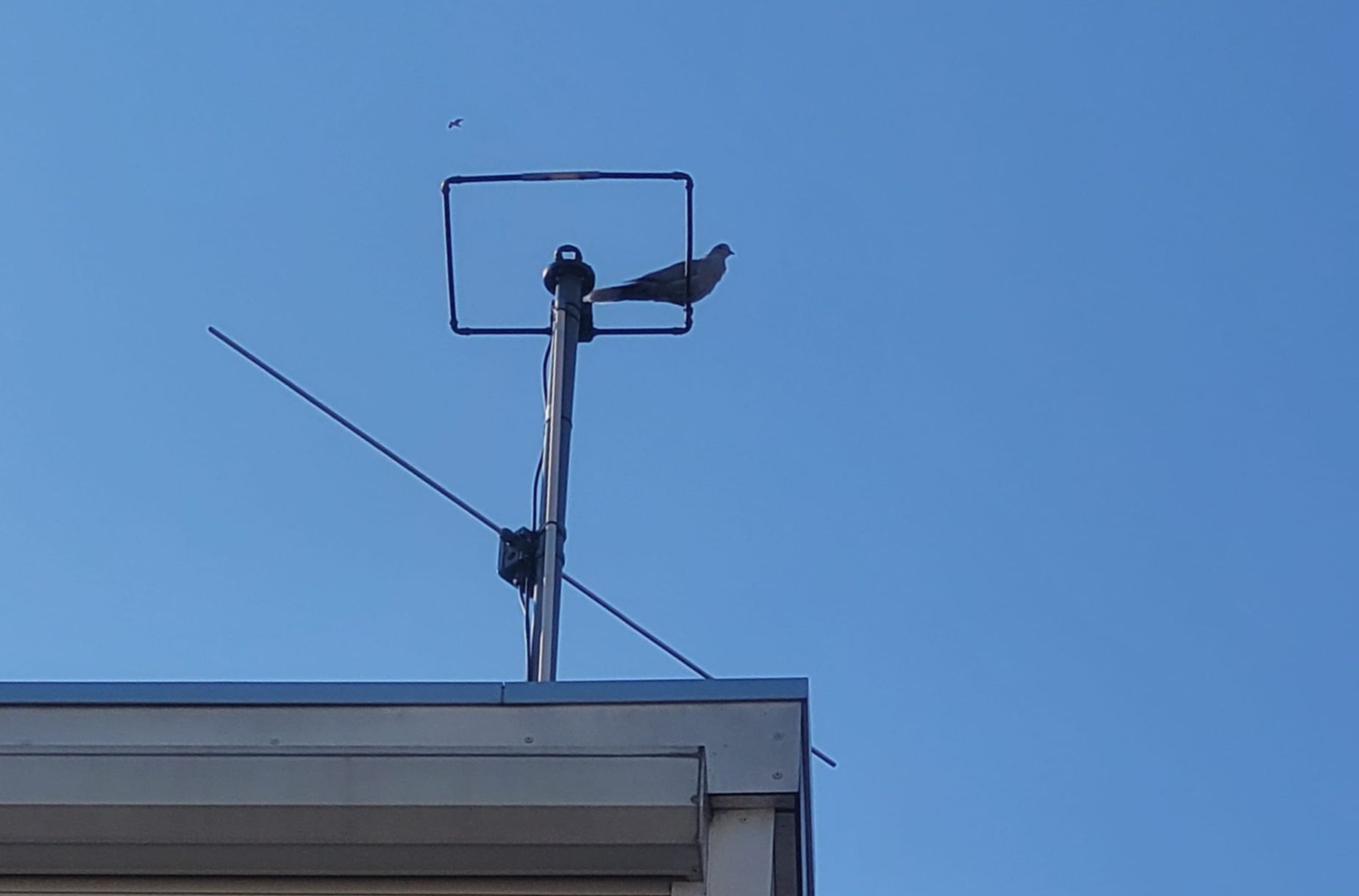

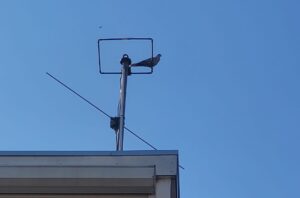

In de zomer van 2024 staat de squalo op het dakkapel!
Voor de antenne metingen zie de NanoVNA pagina!
|
|
|

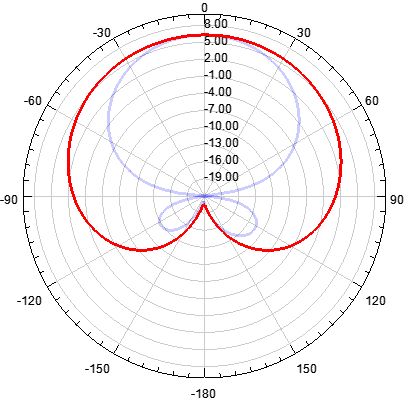

De HB9CV antenne (2 elements antenne 180 graden stralen)
De afmetingen zijn op internet makkelijk te vinden ze rekenen toch allemaal weer net iets anders dus begin met de grootste afmetingen en maak kleiner als de swr nog niet goed is, een nanoVNA is dan erg handig om te meten.
Hier zijn 2 links naar de rekentools:
– link 1
– link 2
Hieronder de afbeeldingen van het eerste prototype.
|
|
|
Hier kan je redelijk zien hoe de kabel aan de antenne is bevestigd (nu nog via een pl-plug). De kern zit via een condensator (toltrimmer) op de blauwe draad die boven de antenne loopt en op de elementen wordt aangesloten.
Deze antenne is voor buiten (weersbestendig) wat moeilijker te realiseren dus hier niet verder mee gegaan, heb intussen wel een nieuw antenne project: de Moxon en dit is ook een 2 elements en die straalt 180 graden en wat makkelijker te maken voor buiten (hier bedoel ik mee weersbestendiger voor buiten).
Deze HB9CV antenne is nooit het dak op gegaan!
Voor de antenne metingen zie de NanoVNA pagina!
De MOXON antenne (2 elements antenne 180 graden stralen)
Zoals hierboven beschreven de HB9CV in de kast gezet en aan een nieuw project(je) begonnen.
De Moxon 2 elements antenne die 180 graden uitstraalt en ook dezelfde 180 graden het beste ontvangt het is eigenlijk een dipool met reflector.

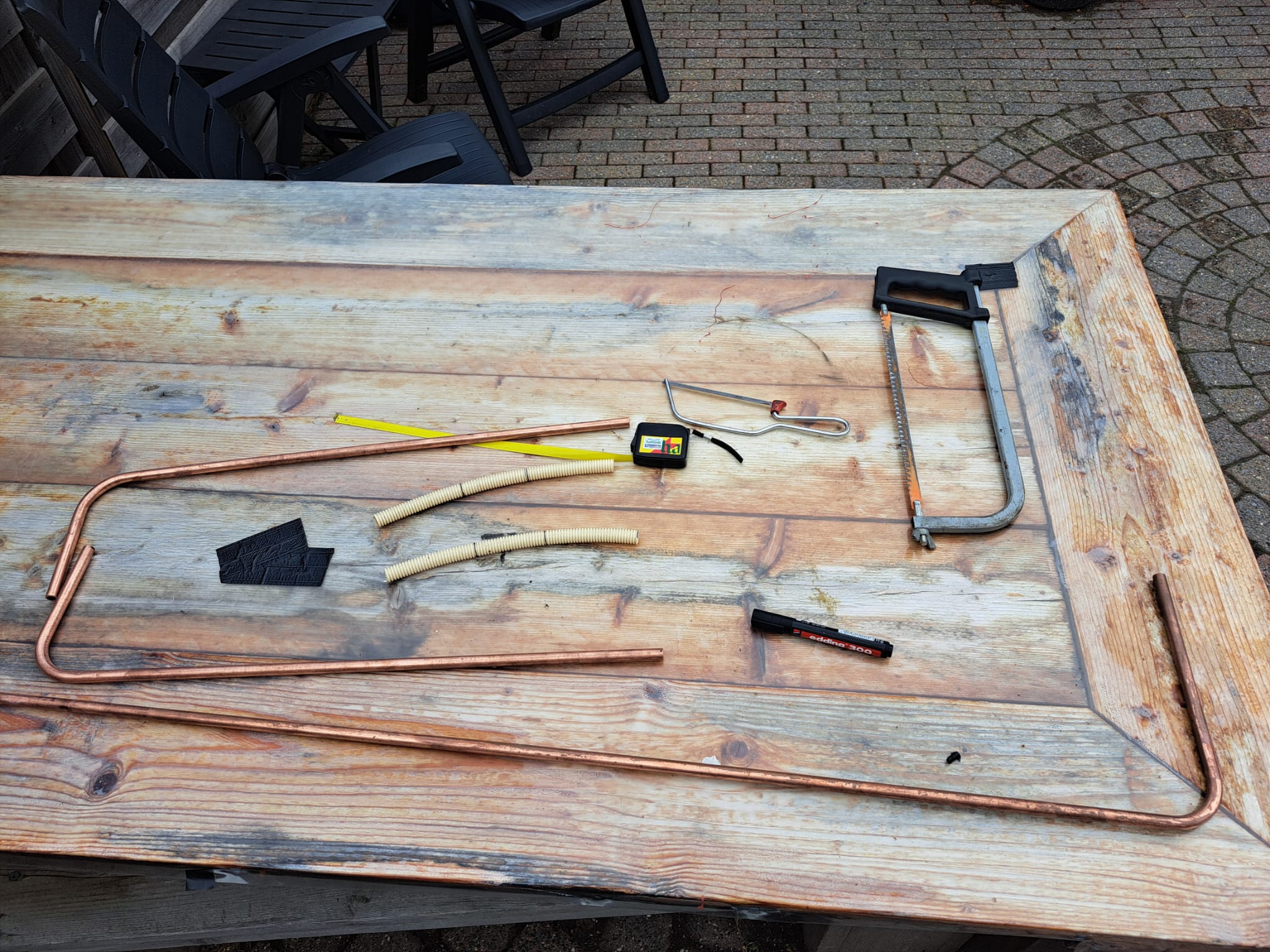

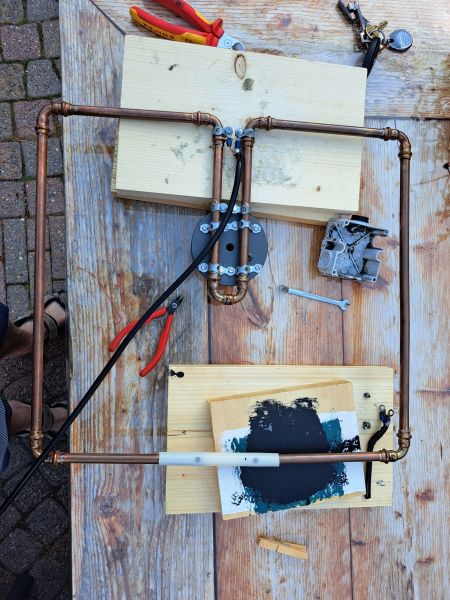

Intussen een beginnetje gemaakt met de Moxon antenne, hier zijn de eerste foto’s (augustus 2025).

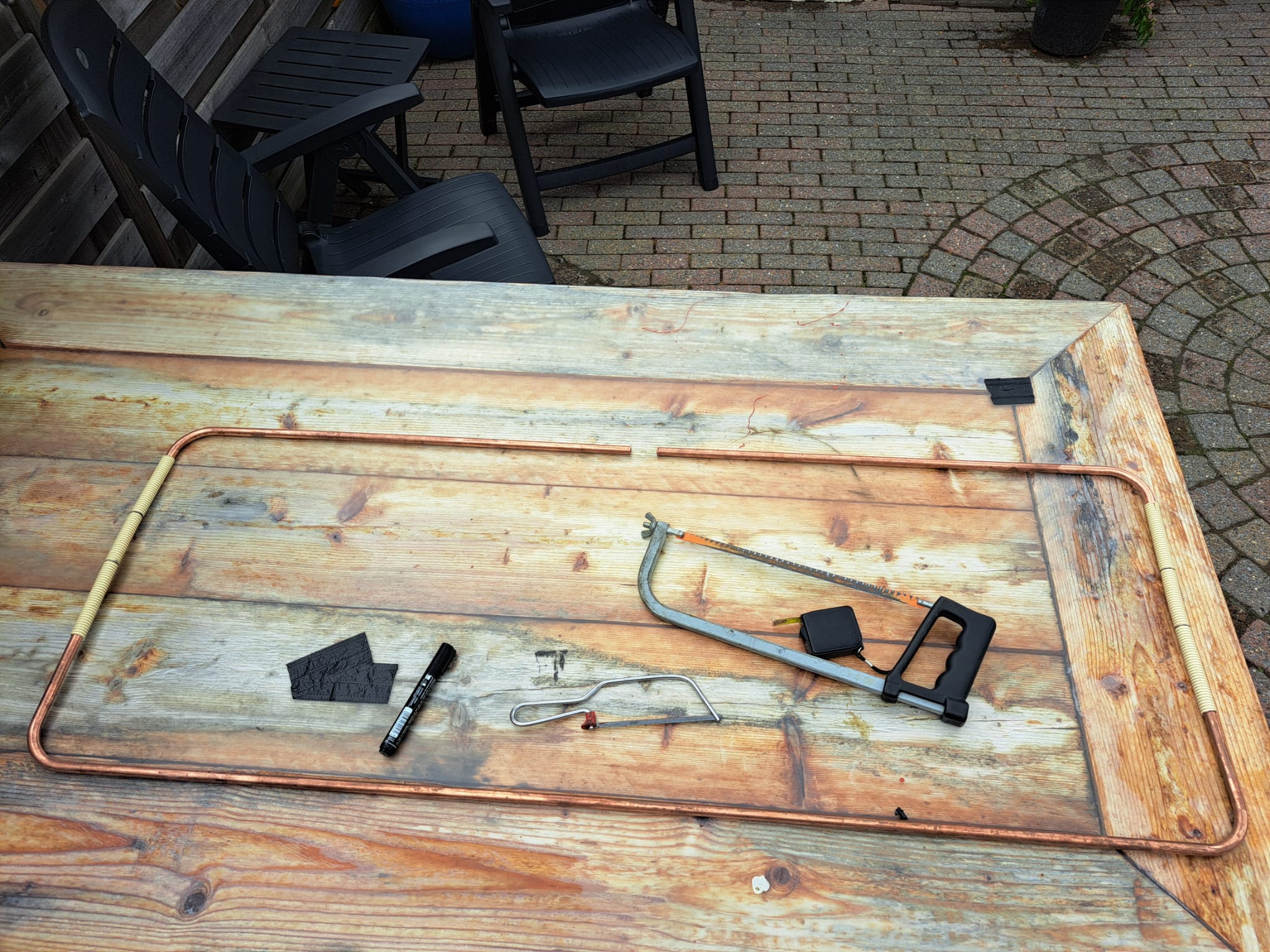

De flex elektrischetijd buis word nog vervangen door massief kunstof in de buis voor stevigheid en misschien de flex buis er nog overheen met wat kit zodat alles goed waterdicht is.

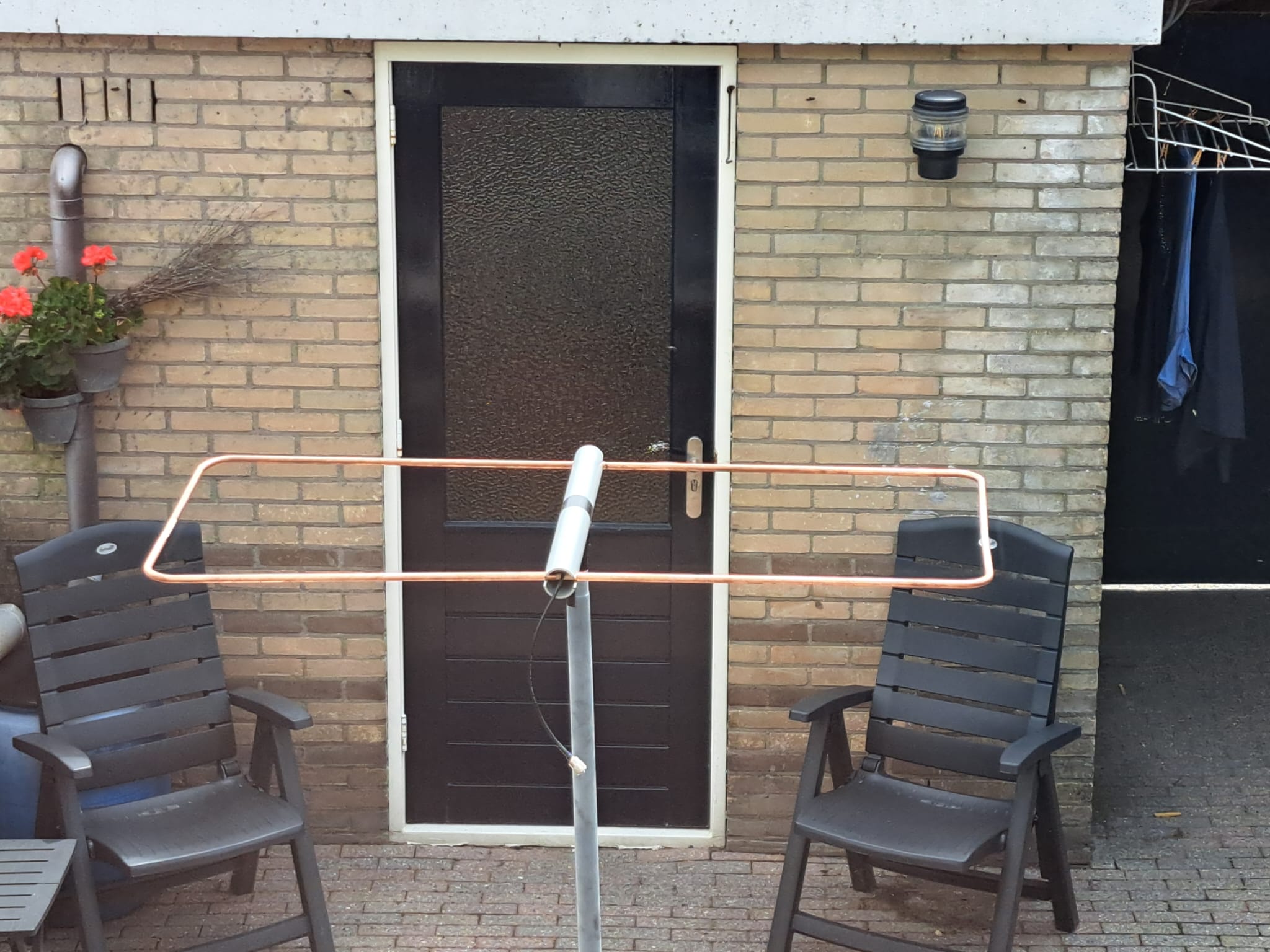

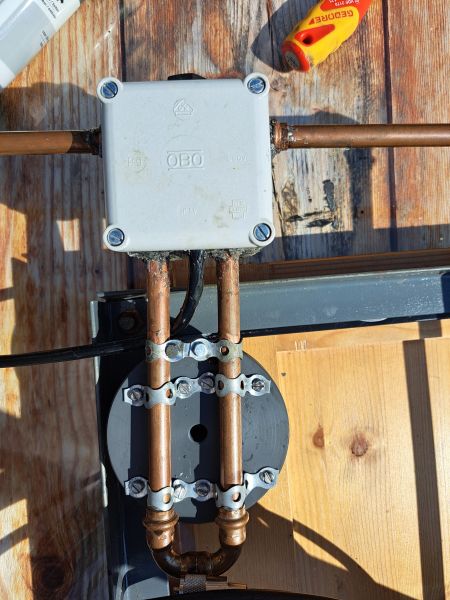

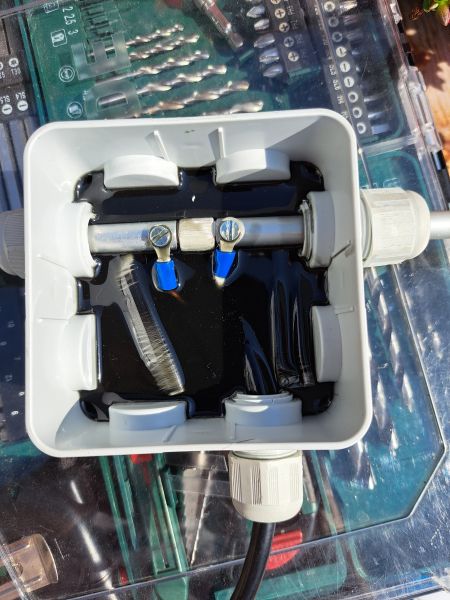

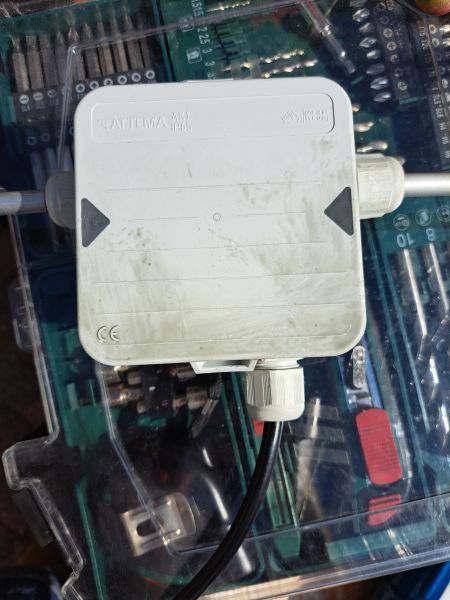

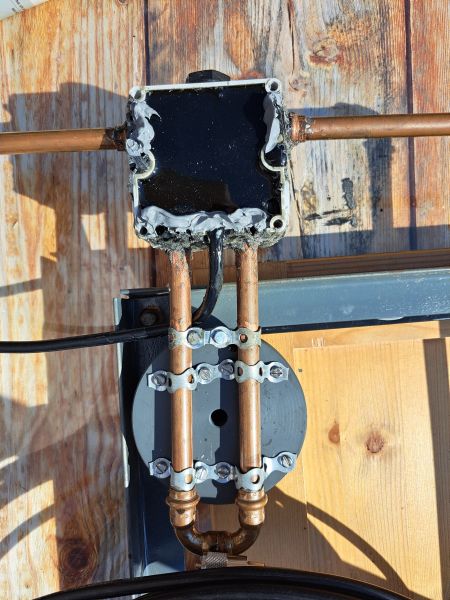

Intussen de moxon zit in elkaar en de coaxkabel (aircell 7) weer direct aan het koper gesoldeerd het voedingspunt weer volgegoten met gietmof nu buiten testen in de tuin en kijken wat de antenne doet…

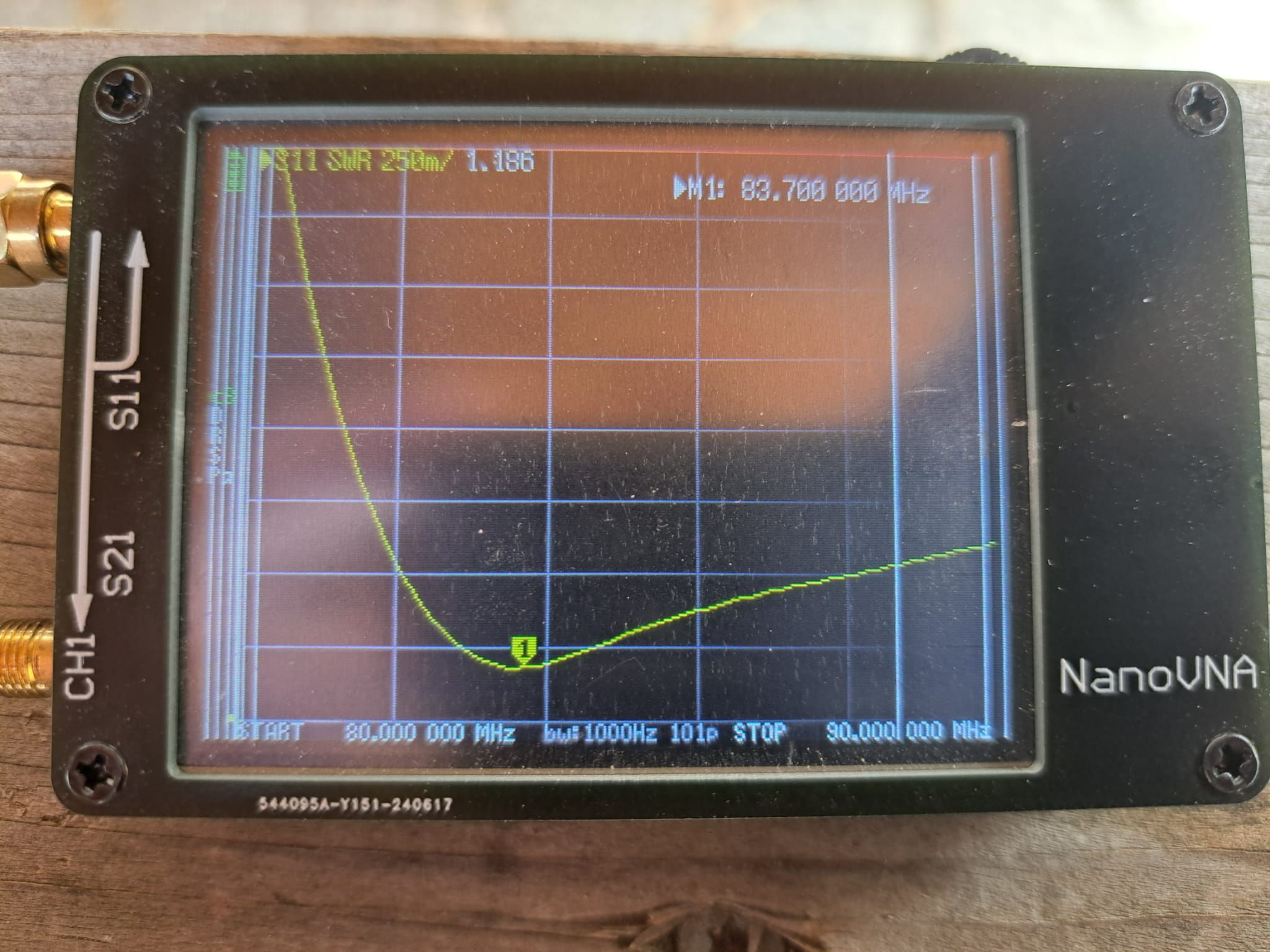

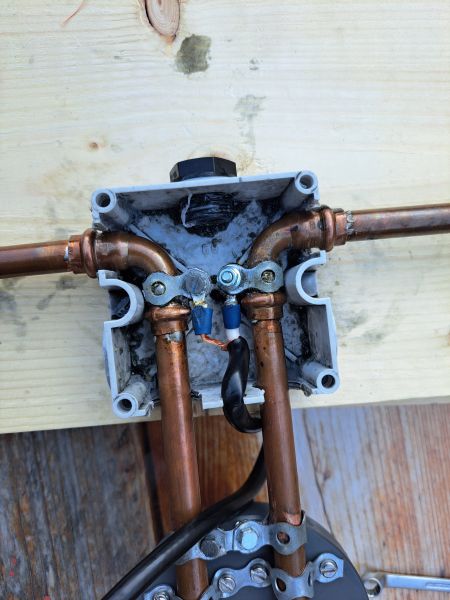

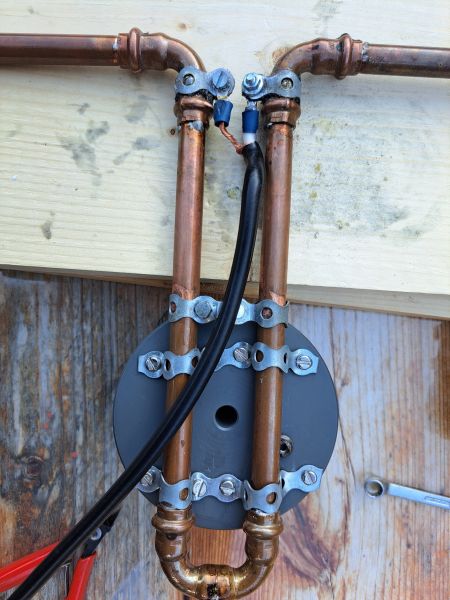

Intussen (weer paar maanden verder maart 2026) de moxon antenne verder getuned en de flex buis verbindingen vervangen voor kunstof die precies in de holle koperen buis past en na wat schuiven voor de beste staandegolf de koperen buis doorboord en met 3mm bout/moer gefixeerd zodat het geheel niet meer kan schuiven.
Zie de foto’s hieronder (klik op foto voor grotere foto).

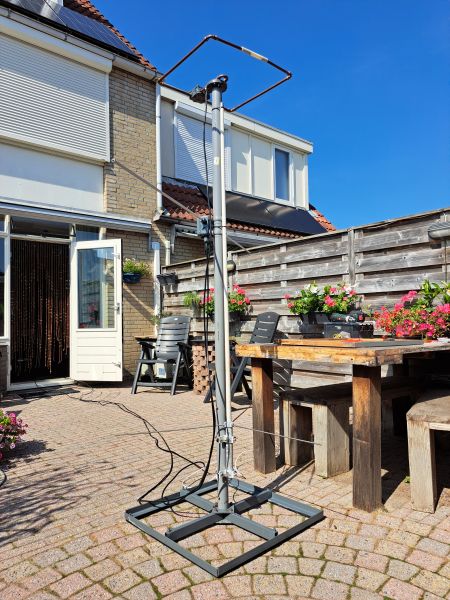

April 2026 de squalo antenne is van de dakkapel gehaald en intussen ook een kleine rotor op de kop getikt via marktplaats (bedankt Jos de valentino), nu alles weer opbouwen en testen op de tuintafel met rotor, oude squalo en de moxon in de top swr moxon is prima komt niet uit de hoek, de squalo moet dus een stuk lager en gedraaid zijn t.o.v. de moxon anders swr slecht. De nanovna kan bij de testen echt goed helpen, scheelt een hoop heen en weer geloop naar zender op zolder!
Is nu echt de laatste test voordat het spul weer naar boven gaat het dakkapel op zie foto’s…
Uiteindelijk de Squalo niet in het mastje gezet omdat de antennes elkaar teveel beinvloeden.
Eind april de boel op het dakkapel gezet door mijn zoon en net op tijd voor de condities en gelijk leuke verbindingen kunnen maken!
Hieronder de foto’s hoe het er nu bij staat.
Trouwens de moxon afmetingen zijn makkelijk terug te vinden op Google zoek maar even op: Moxon calculator.
Het is nu Juni 2026 en de ervaring leert dat de Moxon veel beter werkt (zenden en ontvangen) als de Squalo en zeker wel richtingsgevoelig is dus rotor is wel handig!
Zit alweer te denken aan de volgende antenne een 3 of 4 elements…
