Nieuwe komplete zender (250-300 Watt knutselen)
Nadat een eerder project mislukt is… de 2e BLF278 print werkt nog maar geeft maar 150 Watt in combinatie met de defecte print.
Ik heb de komplete kast overgenomen en alles eruit gesloopt!
Een nieuwe DRFS06_v2 aangeschaft bij de DutchRF shop en in elkaar geknutselt.
Nieuwe kast gemaakt van printplaat (want daar heb ik nog zoveel van)…
1x DRFS06, 1x voeding 12 Volt, 1x alu koelblok 1cm dik, 1x BLF 278 incl. printplaat(rvr), 1x half koelblok(rvr), 1x voeding 50 Volt(rvr), 1x LPF (met 4 spoelen), 1x SWR brug (voor beveiliging-rvr), 1x print swr/power (beveiliging-rvr) en een relays(rvr) die de 50 Volt schakelt als de swr of de temperatuur te hoog is.

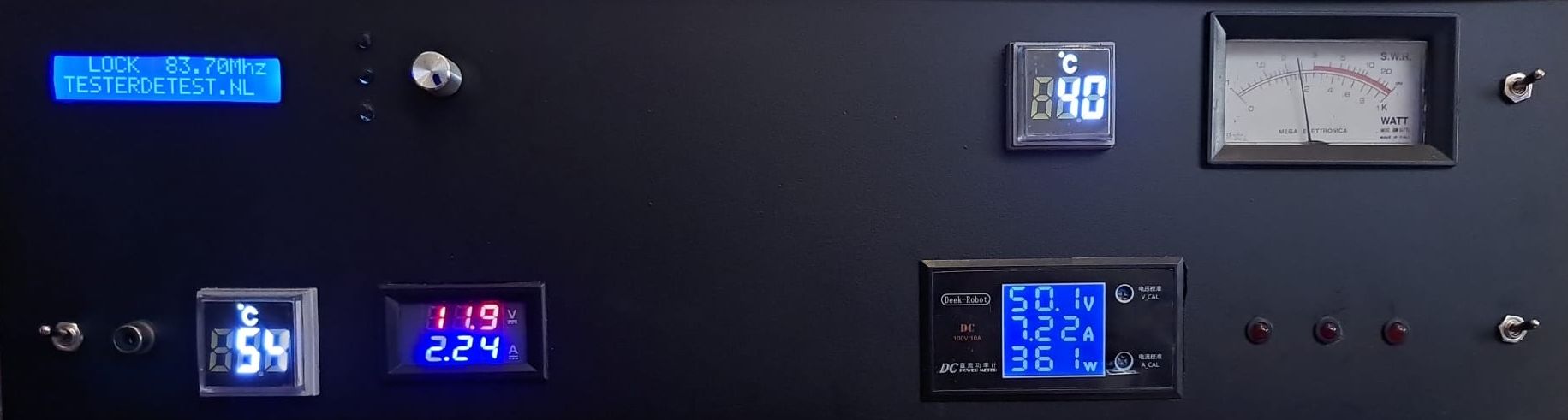

Al deze onderdelen in de nieuwe kast gebouwd en eerst de DRFS ook ingeblikt met printplaat incl. de schotje, de uitgang van de DRFS via een PL259 naar buiten gebracht (zodat ik ook alleen met de stuurzender kan zitten met 6 Watt). De DRFS geeft dus netjes 6 watt en spectrum is geheel schoon!
De ingang van de BLF278 naast de uitgang van de DRFS gezet (PL259), zo kan ik er eventueel een meter tussen zetten ter kontrole of direct doorlussen.
De ingang van de BLF eerst gedempt met 3dB zodat ik deze niet kan oversturen met de DRFS (6 Watt) en er dus maar 3 Watt overblijft voor ingang van de BLF278.

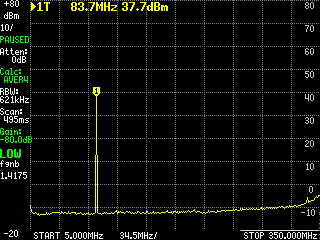

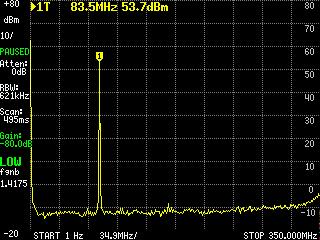

Hieronder nog even het spectrum van de drfs06 appart en de drfs in cominatie met de BLF278.
